商品の詳細:
|
使用: | 変圧器、誘導器、モーター、スピーカー、ハード ディスクのヘッド アクチュエーター、電磁石 | ワイヤー材料: | 銅、アルミニウム、ステンレス鋼 |
---|---|---|---|
最大OD: | 10mm | カスタマイズされる: | はい |
標準: | GB ASTM/DIN/JIS | 色: | 任意 |
ハイライト: | 銅およびニッケル合金,銅とニッケルの合金 |

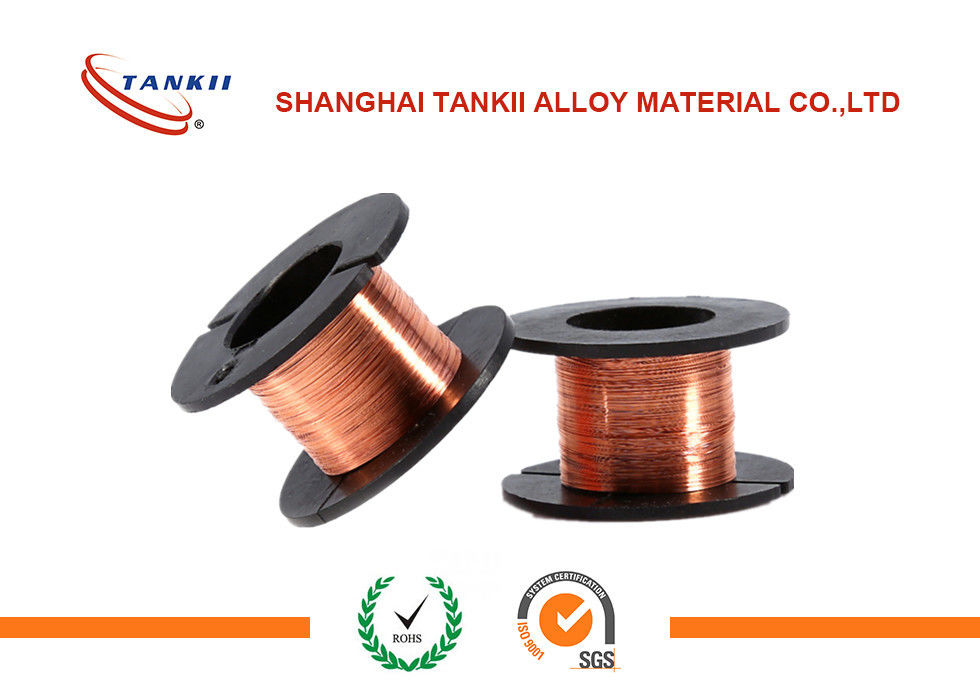

Dia 0.1 - 10のMmは上塗を施してあるワイヤー銅アルミニウム ステンレス鋼のコンダクターにエナメルを塗る
エナメルを塗られたワイヤーは絶縁材の薄層が付いている銅線で、変圧器、傷つけられたコイル、モーター、ソレノイドおよび器械を含むいろいろな適用で使用される。未加工銅は国民の電気製造業者の連合(NEMA)の標準に基づいて特定のサイズの条件を満たすために引かれる。この磁石ワイヤーは実用温度のためのNEMA MW-35-Cの標準に合う(200°C/392°F)および絶縁材の構造。絶縁材はPolyamideimideのオーバーコートが付いている変更されたポリエステルからなされ、ショートからコイル状 ワイヤーを保護する。このワイヤーの高温特性それを厳しい熱積み過ぎの適用のために適したようにするため。
ワイヤー タイプ:エナメルを塗られた銅アルミニウム ステンレス鋼 ワイヤー
直径:0.1-10 mm
色:自然かカスタマイズされる
絶縁材:Polyamideimideのオーバーコートが付いているポリエステル
NEMAの記述:MW-35-C
造り:重い分Nom
温度の評価:要求される習慣ように
例Specifocation:
色、絶縁材 | : | 明確 |
外直径 | : | 0.0091" |
材料、コンダクター | : | 裸の銅 |
材料、絶縁材 | : | ポリウレタン/ナイロン |
シリーズ | : | Beldsolシリーズ |
標準 | : | MIL-J-W-1177⁄9、NEMA-MW-28-C |
温度の評価 | : | +130 °C |
重量 | : | 0.5 lb.⁄Spool |
ワイヤー サイズ | : | 32 AWG |
変圧器の適用
変圧器は1つの回路から別のものコイル(巻上げ)を通してに電気エネルギーを移す装置である。モーター巻上げのために必要とされる特性は変圧器のために、しかし実用温度で機械振動および遠心力に抗する付加的な条件と必要とされるそれらに類似している。
変圧器の巻上げは銅から普通なされるが、アルミニウムは重量および最初の費用が決定的要因の適した競争相手である。
北アメリカでは、アルミニウムは低電圧の、乾式の変圧器のための巻く材料の優勢な選択大きいより15キロボルト アンペア(KVA)である。世界の他のほとんどの区域では、銅は優勢な巻く材料である。決定を購入して一般にキロワットごとの通貨に表現される損失の評価の機能でであって下さい。
変圧器の巻上げの製造に使用する銅は小さいプロダクトのためのワイヤーの形にあり、より大きい装置のために除去する。小さいプロダクトのために最密の巻上げを提供するには、ワイヤーはけれども十分に適用範囲が広い十分に強くなければ破損なしで傷ついているにはならない。ストリップ プロダクトはよい表面質絶縁のエナメルが電圧の下で破壊しないようにであるなる。よい延性は臨時の短絡の条件の下でセットアップされる高い電気機械の圧力に抗するためによい強さが必要な間、ストリップが形作られことができる、詰められてように必要である。変圧器の銅の巻くワイヤーはラッカーおよびエナメルのようなすべての現代絶縁材と互換性がある。ラッカーは巻上げの近い間隔がコイルの最もよい効率を与えるようにする。
アルミニウム上の銅の巻上げを選ぶ主要な設計の理由はスペース考察である。これは銅傷の変圧器が小さくよりアルミニウム変圧器に作ることができるのである。アルミニウム変圧器の等しい評価を得るためには、66%は銅のコンダクターより大きい横断面区域要求される。但し、銅の巻上げと同等のアルミニウム巻く強さの大型のコンダクターの結果の使用ほぼ。
結合性は銅傷の変圧器のもう一つの重要な利点である。質の接合箇所の混合物とクリーニングおよびブラシをかけることは酸化を防ぐために銅で必要ではない。
