プロダクト細部
起源の場所: 上海、中国
ブランド名: TANKII
証明: ISO9001:2015/ ROHS
モデル番号: Ni80Cr20
支払及び船積みの言葉
最小注文数量: 30 kg
価格: To negotiate
パッケージの詳細: 顧客の条件に従うプラスチック フィルムが付いているスプール、コイル、カートンまたは合板の箱
受渡し時間: 7-12 日
支払条件: L/C、T/T、ウェスタン・ユニオン、Paypal
供給の能力: 2000+TON+YEAR
サイズ: |
要求に応じて |
タイプ: |
裸 |
コンダクターのタイプ: |
固体 |
ワイヤー形: |
座礁させるのあたり |
ワイヤーの数: |
7,19,37,61 |
指定: |
ASTM |
サイズ: |
要求に応じて |
タイプ: |
裸 |
コンダクターのタイプ: |
固体 |
ワイヤー形: |
座礁させるのあたり |
ワイヤーの数: |
7,19,37,61 |
指定: |
ASTM |

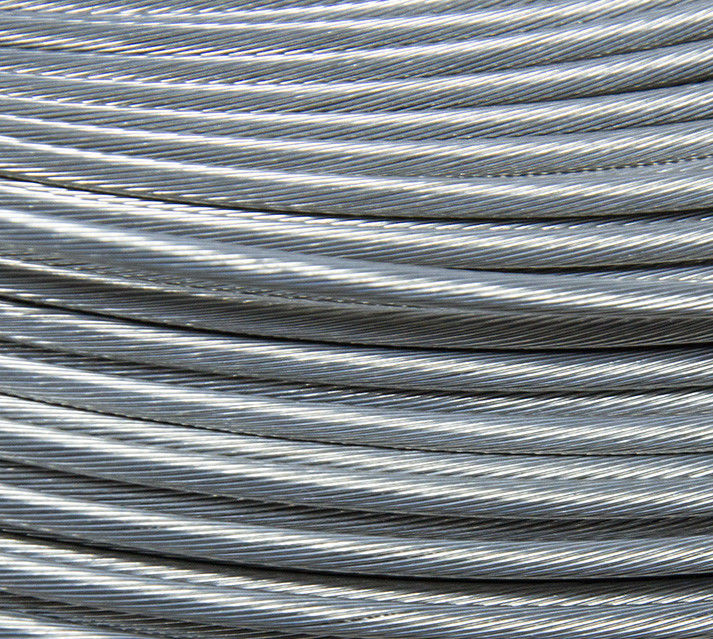

37*0.38はまっすぐで明るい表面が付いているワイヤー ケーブル ニクロム ワイヤー コイルを座礁させた
座礁させたワイヤーの詳細な説明:
座礁させたワイヤーはいくつかの産業、商業の、消費者適用で非常に多目的、雇われて。ある適用が固体コンダクター ワイヤーおよびケーブルを要求する間、座礁させたワイヤーは頻繁にすばらしい程度の柔軟性のために好まれる。
座礁させたケーブルおよびワイヤーは宇宙航空、自動車のような大量の持ち上げ、サポートおよび張力を、コミュニケーション、化学薬品、電子工学、防衛、保証および医療産業要求する企業で重く使用される。これらの企業の必要性に適するためにはもっと、座礁させたロープはますます専門にし。不確かなら適切なワイヤーを選び、可能性としては高価で、危ない機械的障害を避けるために、ワイヤー ロープの製造者は相談されるべきである。
座礁させたワイヤーはそれぞれ繊維ごとのワイヤーの繊維の数のそして量、またロープの位置およびピッチ両方リストによって識別される。識別コード[符号]はまた中心のタイプ、短縮された形態にリストされている作業負荷の限界のような細目に、もっと伸び。
争いの防止および結合性の点では相違の程度のワイヤー多様性を提供するので関係、締める物、付属品および座礁させたワイヤーに付す他のハードウェアはまた重要である。
幾何学的な理由のために、通常見られる繊維の低い数字は7である:近い接触のそれを囲んでいて6が中間の1つ。7.の上に12の繊維のもう一つの層である次のレベルは19上がる。その後で数は変わるが、37および49は70から100で共通、そして及ぶである(数はもはや厳密ではない)。非常に大きいケーブルにだけ普通ある大きい数より。
ワイヤーが動く適用のために、19は(7つはでワイヤーが置かれ、動かない適用しか使用されるべきでなく)使用されるべきである、49は大いによりよくある最も低い。一定した繰り返された動きとの適用のために、組み立てロボットおよびヘッドホーン ワイヤーのような、70から100つは必須である。
さらに柔軟性を必要とする適用のために、さらに繊維は使用される(溶接ケーブルは通常の例、堅い区域のワイヤーを動かす必要がある)また適用であるが。1つの例は#36ゲージ ワイヤーの5,292の繊維からなされる2/0ワイヤーである。繊維は最初に7つの繊維の束を作成することによって組織される。それからこれらの束の7つは極度の束に組立てられる。最終的に108の極度の束が最終的なケーブルを作るのに使用されている。ワイヤーの各グループは螺旋形でワイヤーが曲るとき、伸びる束の部分がワイヤーがより少ない圧力があるように圧縮される部品に螺旋形のまわりで動くように傷ついている。
ワイヤー ロープのように、座礁させたワイヤーに3つの基本的な要素がある:ワイヤー フィラメント、繊維および中心。
最初の部品は冷たい-全体としてロープと比べて直径で比較的小さい金属の引き分けの棒。
これらのフィラメントはワイヤーの繊維、か分かれることを形作るために一緒にねじれるか、または編まれる。繊維は完成品の意図されていた使用によって複数のダースつのフィラメントわずか2または多数から成るかもしれない。
中心は繊維が螺旋形パターンで包まれる要素である。中心は金属から成っていることができるまたは繊維および繊維は位置として知られている右回りか左回りの中心のまわりで置かれるかもしれない。
ワイヤー、繊維および中心のために選ばれる材料は重大で、適切な強さ、柔軟性を提供しなければなりそして意図されていた使用のための耐久性を。ステンレス鋼 ケーブルは強さのような特定の望ましい特徴を提供し、耐久性をので他のいくつかの鋼鉄ケーブル タイプがあるように、普及している。
銅およびアルミニウムのような他の材料はよい電気伝導率のためにニッケル合金が電気抵抗のために選ばれる一方選ばれるかもしれない。
座礁させたワイヤーの構造で用いられる特定の材料は使用される適用に関して選ばれる。
他の重要な考察は、温度の抵抗平らになる直径、難しさおよび平均寿命を含んでいる。
座礁させたワイヤーはより大きいコンダクターを形作るために一緒に束ねられるか、または包まれるいくつかの小さいワイヤーで構成される。座礁させたワイヤーは同じ総横断面区域のソリッド ワイヤより適用範囲が広い。座礁させたワイヤーはいつ金属疲労に抗力が高い要求される使用される。そのような状態はソリッド ワイヤの剛性率がアセンブリか整備の間に動きの結果としてたくさんの圧力を作り出す複数の印刷回路板装置にサーキット ボード間の関係を含める、;電気器具のためのA.C.のライン コード;楽器ケーブル;コンピュータ マウス ケーブル;溶接棒ケーブル;移動機械部品を接続する制御ケーブル;採掘機ケーブル;引きずる機械ケーブル;そして多数の他。
高周波、ワイヤーの高められた電源切れに終る表皮効果のためにワイヤーの表面の近くの現在の旅行。座礁させたワイヤーはすべての繊維が一緒にショートし、単一のコンダクターとしてするので繊維の全体の表面積が同等のソリッド ワイヤの表面積より大きいが、通常の座礁させたワイヤーが表皮効果を減らさないのでこの効果を減らすようであるかもしれない。座礁させたワイヤーの横断面が完全に銅ではないので座礁させたワイヤーに同じ直径のソリッド ワイヤより抗力が高いがある;繊維間に不可避のギャップがある(これは円内の円のための円パッキング問題である)。同じ同等のゲージがあるとソリッド ワイヤは常に言われ、大口径であるとコンダクターの同じ横断面の座礁させたワイヤー。
但し、多くの高周波適用のため、近さ効果は表皮効果より厳しいであり、ある限られた場合で、簡単な座礁させたワイヤーは近さ効果を減らすことができる。高周波のよりよい性能のために、特別なパターンで絶縁され、ねじれる個々の繊維があるlitzワイヤーは使用されるかもしれない。
合金のタイプ | 直径 | 抵抗 | 抗張 | 延長 (%) |
曲がること | 最高。 連続的 |
働き 生命 |
(mm) | (μΩm) (20°C) | 強さ | 時 | サービス | (時間) | ||
(N/mmの²) | 温度 (°C) |
||||||
Cr20Ni80 | <0> | 1.09±0.05 | 850-950 | >20 | >9 | 1200 | >20000 |
0.50-3.0 | 1.13±0.05 | 850-950 | >20 | >9 | 1200 | >20000 | |
>3.0 | 1.14±0.05 | 850-950 | >20 | >9 | 1200 | >20000 | |
Cr30Ni70 | <0> | 1.18±0.05 | 850-950 | >20 | >9 | 1250 | >20000 |
≥0.50 | 1.20±0.05 | 850-950 | >20 | >9 | 1250 | >20000 | |
Cr15Ni60 | <0> | 1.12±0.05 | 850-950 | >20 | >9 | 1125 | >20000 |
≥0.50 | 1.15±0.05 | 850-950 | >20 | >9 | 1125 | >20000 | |
Cr20Ni35 | <0> | 1.04±0.05 | 850-950 | >20 | >9 | 1100 | >18000 |
≥0.50 | 1.06±0.05 | 850-950 | >20 | >9 | 1100 | >18000 | |
1Cr13Al4 | 0.03-12.0 | 1.25±0.08 | 588-735 | >16 | >6 | 950 | >10000 |
0Cr15Al5 | 1.25±0.08 | 588-735 | >16 | >6 | 1000 | >10000 | |
0Cr25Al5 | 1.42±0.07 | 634-784 | >12 | >5 | 1300 | >8000 | |
0Cr23Al5 | 1.35±0.06 | 634-784 | >12 | >5 | 1250 | >8000 | |
0Cr21Al6 | 1.42±0.07 | 634-784 | >12 | >5 | 1300 | >8000 | |
1Cr20Al3 | 1.23±0.06 | 634-784 | >12 | >5 | 1100 | >8000 | |
0Cr21Al6Nb | 1.45±0.07 | 634-784 | >12 | >5 | 1350 | >8000 | |
0Cr27Al7Mo2 | 0.03-12.0 | 1.53±0.07 | 686-784 | >12 | >5 | 1400 | >8000 |
