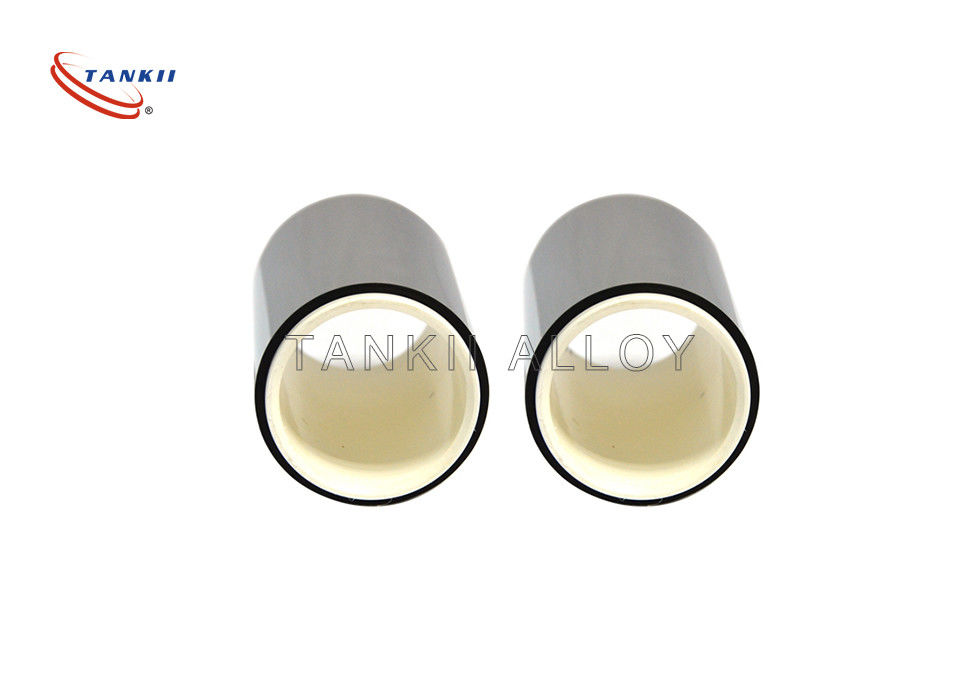

6J22 Evanohmのひずみゲージの塗布のための安定した抵抗ホイル/ストリップ/テープ

6J22 Evanohmのひずみゲージの塗布のための安定した抵抗ホイルのストリップ テープ

高温で酸化への高い抵抗そして抵抗があるのでニクロム、非磁気合金80/20およびニッケルのクロムは、暖房為に共通の抵抗ワイヤーである。いつ発熱体として使用されて、抵抗ワイヤーは通常コイルに傷ついている。ニクロム ワイヤーの使用の1つの難しさは共通の錫ベースの電気はんだがそれと結ばない、従って電力への関係はひだのコネクターまたはねじ込み端子のような他の方法を使用してなされなければならないことである。

Kanthal （合金875/815）、高温適用の広い範囲で使用される鉄クロム アルミニウム（FeCrAl）合金の系列。

コンスタンタン[Cu55Ni45]抵抗のそして銅合金として低温係数が、容易にはんだ付けされるある。他の一定抵抗の合金はmanganin [Cu86Mn12Ni2]、Cupron [Cu53Ni44Mn3]およびEvanohmを含んでいる。

ニッケル クロム合金[Ni72Cr20Mn4Al3Si1]のEvanohmの系列に、[Ni73Cr20Cu2Al2Mn1Si]、抵抗の抗力が高い、低温係数、低い起電力（Galvaniの潜在性）時銅と接触して、高い引張強さがあり、また熱処理に関して非常に安定している。

Balco [Ni70Fe30]および同じような合金は非常に高く、それらを感知要素のために適したようにする抵抗の温度係数線形持っている。

多くの要素および合金は特別な目的のために抵抗ワイヤーとして使用された。テーブルは下のある共通材料の抵抗をリストしたものだ。無定形カーボンの抵抗に実際に3.8 - 4.1 ×の範囲が10−6 Ω m.ある。

ひずみゲージ（また綴られたひずみゲージ）は目的の緊張を測定するのに使用される装置である。エドワードE. Simmonsおよび1938年にアーサーC. Rugeによって発明されて、共通のタイプのひずみゲージは金属ホイル パターンを支える絶縁の適用範囲が広い裏付けから成っている。ゲージはシアノアクリラートのような適した接着剤によって目的に、付す。目的が変形すると同時に、変わる電気抵抗はホイルにより変形する。ホイートストン・ブリッジを使用することを通常測定されるこの抵抗の変更は、ゲージ要因として知られている量緊張と関連している。

ひずみゲージの練習を:

刺激電圧はゲージ ネットワークの鉛を入れるために適用され電圧読書は出力鉛から取られる。典型的な入力電圧は5ボルトであるまたは12のVそして典型的な出力読書はミリボルトにある。

ホイルのひずみゲージは多くの場合使用される。異なった適用はゲージに異なった条件を置く。ほとんどの場合ひずみゲージのオリエンテーションは重要である。

荷重計に付したゲージは長い間ずっと安定している残ると普通そうでなかったら十年期待される;動的実験の応答を測定するのに使用されるそれらが目的に数日間付けられて残るためにだけ必要がある場合もある間、1時間以内のために活気づけられるために、秒以内のために作動させれば。

ひずみゲージは特別な接着剤が付いている基質に付す。接着剤のタイプは測定システムの必須の寿命によって決まる。短期測定のために（ある週まで）シアノアクリラートの接着剤は長続きがする設置エポキシ接着剤のために適切、要求されるである。通常エポキシ接着剤は高温治癒を要求する（約80-100 °C）で。ひずみゲージがつく表面の準備は最重要である。表面は（例えば非常に良い砂のペーパーと）、溶媒と脱油されて滑らかにならなければならない、支払能力がある跡はそれから取除かれなければ、準備された区域の酸化か汚染を避けるためにひずみゲージはこれの直後につかなければならない。これらのステップが続かれなければ表面へのひずみゲージの結合は信頼できない、予測不可能な測定誤差は発生するかもしれない。

ひずみゲージは圧力センサーの製造で技術を一般に使用される基づかせていた。圧力センサー自身で使用されるゲージはケイ素、polysilicon、メタル・フィルム、厚いフィルムおよび担保付きホイルから一般になされる。
