プロダクト細部
起源の場所: 上海、中国
ブランド名: TANKII
証明: ISO9001: 2015
モデル番号: 1Cr13Al4
支払及び船積みの言葉
最小注文数量: 20kg
価格: Negotiation
パッケージの詳細: 顧客が要求したようにスプール、カートン、プラスチック フィルムとのplywodの場合
受渡し時間: 15-30幾日
支払条件: L/C、T/T、ウェスタン・ユニオン、Paypal
供給の能力: 100+TON+MONTH
材料: |
FeCrAl |
表面: |
、滑らか明るい、きれいになる |
密度: |
7.4g/cm3 |
延長: |
>16% |
硬度: |
200-260 |
厚さ: |
顧客の条件に従って |
材料: |
FeCrAl |
表面: |
、滑らか明るい、きれいになる |
密度: |
7.4g/cm3 |
延長: |
>16% |
硬度: |
200-260 |
厚さ: |
顧客の条件に従って |

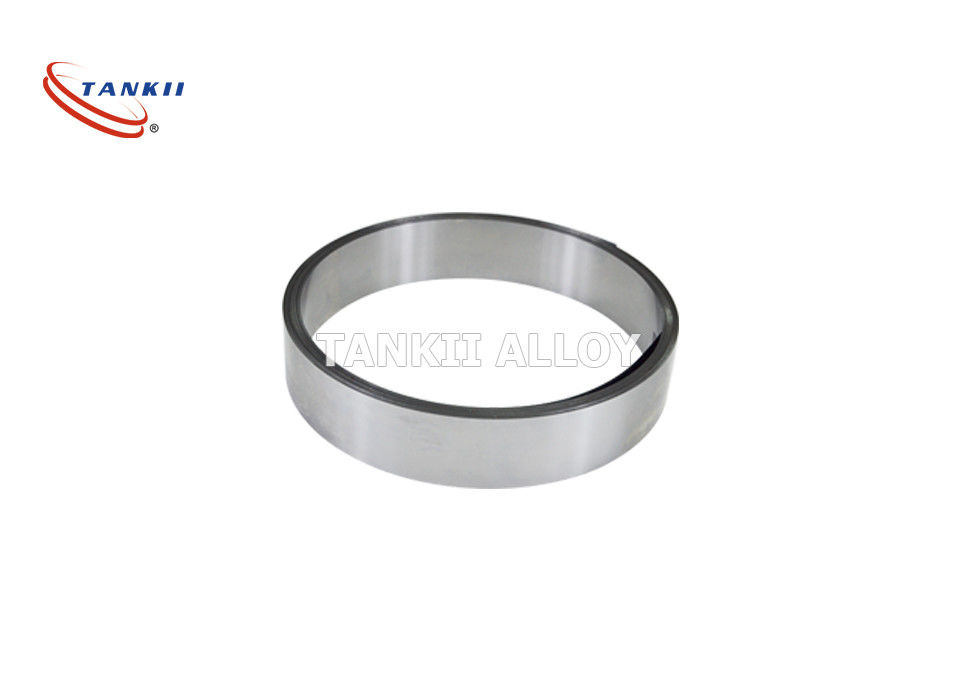

1Cr13Al4 FeCrAlの合金の抵抗器の使用のための明るく平らなストリップの帯状
ニッケル クロムの合金が薄膜抵抗器[1、2]のために広く利用されている高い電気抵抗を所有しているのでFecralの合金およびニッケル クロムの合金は埋め込まれた抵抗器のための抵抗材料であるために選ばれた。20%のクロムを含んでいるニッケル クロム合金のフィルムのシート抵抗は2-3キロのオーム高い場合もあり、まだよい安定性を維持する。バルク ニッケル クロム合金のための抵抗（TCR）の温度係数1は約110 ppm/°C.である。ニッケル クロムとわずかケイ素およびアルミニウムを合金にすることによって、一定温度は更に改善される。
適用:
プリント基板で埋め込まれた抵抗器はより高い信頼性および改善された電気性能のパッケージを小型化するためのイネーブラである。積層の基質への抵抗器の機能性を統合することは個別部品によって消費されるPWBの表面積の上で放し動的機器の配置による高められた装置機能性を可能にする。それらをいろいろな適用の使用のために実用的にさせるニッケル クロムの合金は高い電気抵抗を所有している。ニッケルおよびクロムはケイ素およびアルミニウムと一定温度を改善し、抵抗の熱係数を下げるために合金になる。ニッケル クロムの合金に基づく薄膜の抵抗層は銅ホイルのロールにずっと埋め込まれた抵抗器の塗布のための材料を作成するために絶えず沈殿している。銅と積層物の間で挟まる薄膜の抵抗層は分離した抵抗器を形作るために選択式にエッチングすることができる。エッチングのための化学薬品はPWBの工程で共通である。合金の厚さの制御によって、25からの250 ohm/sqへのシート抵抗の価値。得られる。このペーパーは、熱性能、付着の2つのニッケル クロム材料を扱うおよび決断をエッチングするエッチングの方法、均等性、力比較する。
| 銘柄 | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
| 主要な化学薬品composition% | Cr | 12.0-15.0 | 23.0-26.0 | 19.0-22.0 | 22.5-24.5 | 18.0-21.0 | 21.0-23.0 | 26.5-27.8 |
| Al | 4.0-6.0 | 4.5-6.5 | 5.0-7.0 | 4.2-5.0 | 3.0-4.2 | 5.0-7.0 | 6.0-7.0 | |
| レニウム | ちょうどよい 量 |
ちょうどよい 量 |
ちょうどよい 量 |
ちょうどよい 量 |
ちょうどよい 量 |
ちょうどよい 量 |
ちょうどよい 量 |
|
| Fe | 残り | 残り | 残り | 残り | 残り | 残り | 残り | |
| Nb0.5 | Mo1.8-2.2 | |||||||
| Max.continuous サービスtemp.of 要素（ºC） |
950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
| 抵抗 μΩ.m、20ºC |
1.25 | 1.42 | 1.42 | 1.35 | 1.23 | 1.45 | 1.53 | |
| 密度 （g/cm3） |
7.4 | 7.10 | 7.16 | 7.25 | 7.35 | 7.10 | 7.10 | |
| 上昇温暖気流 伝導性 KJ/m.h.ºC |
52.7 | 46.1 | 63.2 | 60.2 | 46.9 | 46.1 | 45.2 | |
| 係数の ライン拡張 α×10-6/ºC |
15.4 | 16.0 | 14.7 | 15.0 | 13.5 | 16.0 | 16.0 | |
| 溶けるpointºC | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
| 引張強さ Mpa |
580-680 | 630-780 | 630-780 | 630-780 | 600-700 | 650-800 | 680-830 | |
| 延長の 破裂% |
>16 | >12 | >12 | >12 | >12 | >12 | >10 | |
| 変化の 区域% |
65-75 | 60-75 | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | |
| 曲がることを繰り返しなさい 頻度（F/R） |
>5 | >5 | >5 | >5 | >5 | >5 | >5 | |
| 硬度（H.B.） | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | |
| Micrographic 構造 |
亜鉄酸塩 | 亜鉄酸塩 | 亜鉄酸塩 | 亜鉄酸塩 | 亜鉄酸塩 | 亜鉄酸塩 | 亜鉄酸塩 | |
| 磁気 特性 |
磁気 | 磁気 | 磁気 | 磁気 | 磁気 | 磁気 | 磁気 | |
