プロダクト細部
起源の場所: 中国
ブランド名: TANKII
証明: ISO
モデル番号: コンスタンタン
支払及び船積みの言葉
最小注文数量: 20 KG
パッケージの詳細: 直径 0.005mm-1.0mm コイルで詰まる 1.50mm より大きいスプールで詰まる除去して下さい/ワイヤー/リボンの
支払条件: ウェスタン ・ ユニオン、ハムスター、L/C
供給の能力: 20,000kg/Week
状態: |
annealled 柔らかさまたは懸命に |
サンプル供給: |
小さいサンプル供給は利用できます |
型式番号:: |
コンスタンタン |
化学組成: |
: CU、Mn、NI |
断熱材: |
: 裸 |
アプリケーション: |
: 抵抗 |
状態: |
annealled 柔らかさまたは懸命に |
サンプル供給: |
小さいサンプル供給は利用できます |
型式番号:: |
コンスタンタン |
化学組成: |
: CU、Mn、NI |
断熱材: |
: 裸 |
アプリケーション: |
: 抵抗 |
2. 製品の説明
コンスタンタンは抵抗の温度係数のための精密な価値を達成するために付加的な要素の特定のマイナーな量を含んでいる銅ニッケルの合金です。溶けることおよび転換の注意深い制御は極めて薄い厚さでピンホールの非常に低レベルの結果を練習します。合金はホイルの抵抗器およびひずみゲージのために広く使用されます。
化学内容、%
|
NI |
Mn |
Fe |
Si |
CU |
他 |
ROHSの指令 |
|||
|
CD |
Pb |
Hg |
Cr |
||||||
|
40 |
1.50% |
- |
- |
Bal |
- |
ND |
ND |
ND |
ND |
機械特性
|
最高の永年勤続の臨時雇用者 |
400℃ |
|
20℃のResisivity |
0.48±3%ohm mm2/m |
|
密度 |
8.9 g/cm3 |
|
熱伝導性 |
-6 （最高） |
|
融点 |
1280℃ |
|
引張強さ、アニールされるN/mm2柔らかさ |
340~535 Mpa |
|
引張強さ、冷間圧延されるN/mm3 |
680~1070 Mpa |
|
延長（アニールして下さい） |
25% （分） |
|
延長（冷間圧延される） |
≥Min） 2% （分） |
|
EMF対CU、μV/ºC （0~100ºC） |
-43 |
|
Micrographic構造 |
オーステナイト |
|
磁気特性 |
非 |
|
TCR |
-40~+40 |
コンスタンタンの商号:
Cuprothalの合金294、Cuprothal 294、ニコ、MWS-294、Cupron、Copelの合金45、
Neutrologyの前進、CuNi 102、CU NI 44、Konstantan
抵抗の合金のコンスタンタンのサイズ/気性の機能
1; 条件:、アニールされる明るい、柔らかさ
2; コイルで詰まる1.0mmより大きいスプールで詰まるワイヤー直径0.02mm-1.0mm
3;棒の棒直径1mm-30mm

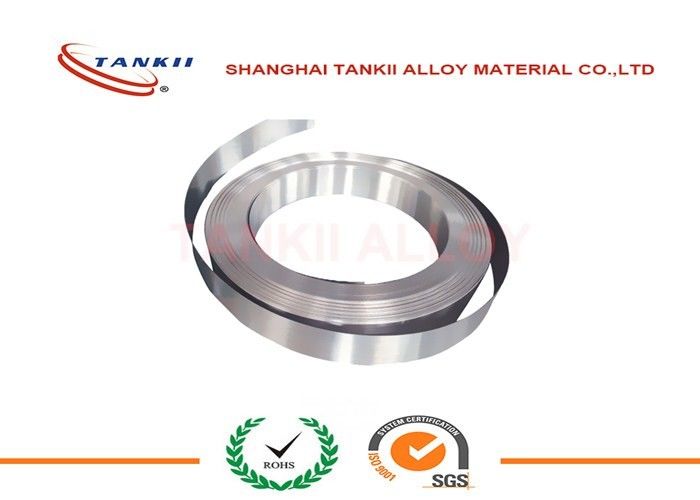

4;ストリップ:厚さ0.05mm-7mmの幅1mm-280mm
抵抗シリーズ:
|
Charact eristic |
抵抗 （200C μΩ.m） |
Max.working 温度 （0C） |
抗張 強さ （Mpa） |
溶けること ポイント （0C） |
密度 （g/cm3） |
TCR x10-6/ 0C （20~600 0C） |
EMF対CU （μV/0C） （0~100 0C） |
|
合金 Nomenc lature |
|||||||
|
NC003 （CuNi1） |
0.03 |
200 |
210 |
1085 |
8.9 |
<100> |
-8 |
|
NC005 （CuNi2） |
0.05 |
200 |
220 |
1090 |
8.9 |
<120> |
-12 |
|
NC010 （CuNi6） |
0.1 |
220 |
250 |
1095 |
8.9 |
<60> |
-18 |
|
NC012 （CuNi8） |
0.12 |
250 |
270 |
1097 |
8.9 |
<57> |
-22 |
|
NC015 （CuNi10） |
0.15 |
250 |
290 |
1100 |
8.9 |
<50> |
-25 |
|
NC020 （CuNi14） |
0.2 |
300 |
310 |
1115 |
8.9 |
<30> |
-28 |
|
NC025 （CuNi19） |
0.25 |
300 |
340 |
1135 |
8.9 |
<25> |
-32 |
|
NC030 （CuNi23） |
0.3 |
300 |
350 |
1150 |
8.9 |
<16> |
-34 |
|
NC035 （CuNi30） |
0.35 |
350 |
400 |
1170 |
8.9 |
<10> |
-37 |
|
NC040 （CuNi34） |
0.4 |
350 |
400 |
1180 |
8.9 |
0 |
-39 |
|
NC050 （CuNi44） |
0.5 |
400 |
420 |
1200 |
8.9 |
<-6> |
-43 |
