商品の詳細:
|
等級: | 180、200、220、等 | コンダクターMaterail: | 銅の基づいた合金、アルミニウム基づいた合金 |
---|---|---|---|
タイプ: | 絶縁される | サイズ: | 必要な習慣ように |
絶縁材: | ポリアミド イミド | 適用: | 巻かれる変圧器 |
ハイライト: | エナメルの磁石ワイヤー,エナメル線 |

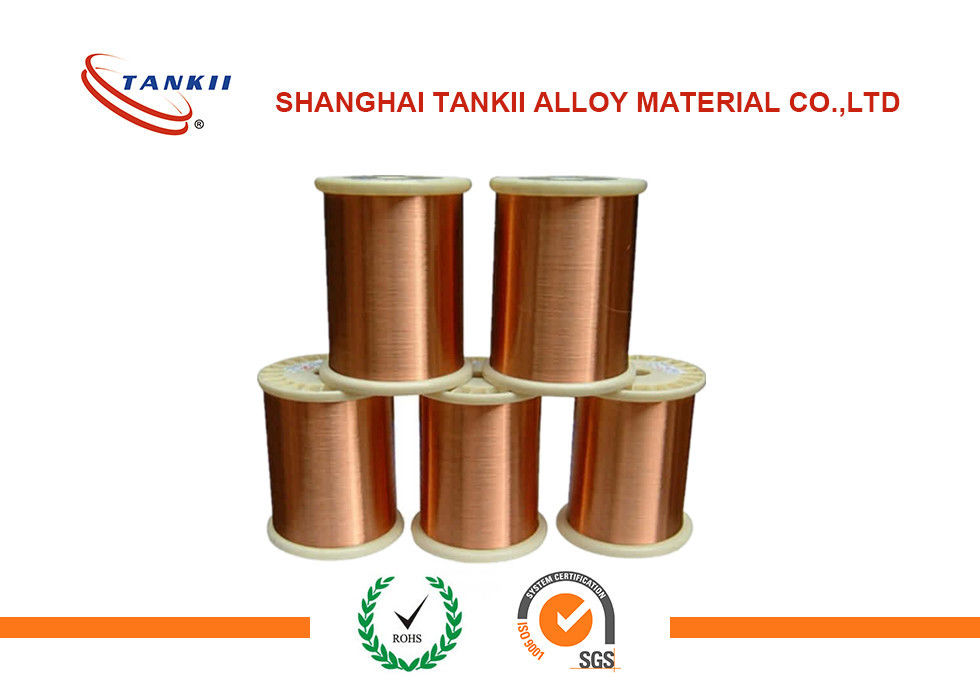

合成のエナメルは変圧器のワイヤー220等級のステンレス鋼430Fを絶縁した
エナメルを塗られたワイヤーは絶縁材のまさに薄層が塗られる銅かアルミニウムまたはステンレス製のstealワイヤーである。それは変圧器、誘導器、モーター、スピーカー、ハード ディスクのヘッド アクチュエーター、電磁石および絶縁されたワイヤーの堅いコイルを要求する他の適用の構造で使用される。
ワイヤー自体は最も頻繁に十分に、電気分解によって精製された銅アニールされる。アルミニウム磁石ワイヤーは時々大きい変圧器およびモーターのために使用される。絶縁材はエナメルよりもむしろ堅いポリマー フィルム材料から普通名前が提案するかもしれないように、成っている。
記述されているが、エナメルを塗られたワイヤーは「エナメルを塗られる」としてエナメルのペンキの層が溶かされたガラス粉から成っているガラス質のエナメルが、実際、塗られない。現代磁石ワイヤーは普通堅く、連続的な絶縁層を提供するのに2つの構成のポリマー フィルムの絶縁材の1つから4つの層を(クォード フィルムのタイプ ワイヤーの場合には)、頻繁に、使用する。フィルムの使用(増加する温度較差の順で)ポリビニルの形式的(Formvar)、ポリウレタン、ポリアミド、ポリエステル、ポリエステルpolyimide、ポリアミドpolyimide (またはアミド イミド)、およびpolyimideを絶縁する磁石ワイヤー。Polyimideによって絶縁される磁石ワイヤーは250まで°C.で操作が可能である。より厚い正方形または長方形の磁石ワイヤーの絶縁材は頻繁に高温polyimideまたはガラス繊維 テープとのそれを包むことによって増加され、完了された巻上げは頻繁に絶縁材の強さを改善するために絶縁ニスと浸透する真空および巻上げの長期信頼性である。
Self-supportingコイルは少なくとも2つの層が塗られるワイヤー一番外の熱可塑性であることと熱されたときこと結束回転一緒に傷ついている。
他のタイプのニス、aramidのペーパー、クラフト紙、雲母およびポリエステル・フィルムが付いているガラス繊維 ヤーンのような絶縁材は変圧器およびリアクターのようなさまざまな適用のための世界を渡ってまた広く利用されている。可聴周波セクターでは、銀製の構造のワイヤー、および綿(時々ある種の蜜蝋のような凝固の代理人/濃厚剤と、浸透される)およびポリテトラフルオルエチレン(PTFE)のような他のいろいろな絶縁体は、見つけることができる。より古い絶縁材は綿、ペーパー、または絹を含んでいたが、これらは低温適用(105°C)までのためだけに有用である。
製造業の容易さのために、低温度等級の磁石ワイヤーに端の電気関係は絶縁材を離れて最初にことを除去しないで作ることができることをsolederingThisの熱によって意味する取除くことができる絶縁材がある。
エナメルを塗られたタイプ | ポリエステル | 変更されたポリエステル | ポリエステル イミド | ポリアミド イミド | ポリエステル イミド/Polyamide-imide |
絶縁材のタイプ | PEW/130 | 席(G)/155 | EIW/180 | EI/AIW/200 | EIW (EI/AIW) 220 |
熱クラス | 130のクラスB | 155のクラスF | 180のクラスH | 200のクラスC | 220のクラスN |
コンダクター | アルミニウム | アルミニウム | アルミニウム | アルミニウム | アルミニウム |
サイズ(mm)の供給 | 0.25-2.50 | 0.25-2.50 | 0.25-2.50 | 0.25-2.50 | 0.25-2.50 |
エナメルの厚さ | 等級(0,1,2,3) | 等級(0,1,2,3) | 等級(0,1,2,3) | 等級(0,1,2,3) | 等級(0,1,2,3) |
