商品の詳細:
|
物質的な合金: | 銅は合金を基づかせていました | タイプ: | 円形の絶縁されたワイヤー |
---|---|---|---|
絶縁材: | Polyesterimideのポリエステル | 温度: | 130、155、180、200、220… |
サンプル: | 利用できる | スプール: | 標準 |
ハイライト: | エナメルの磁石ワイヤー,エナメル線 |

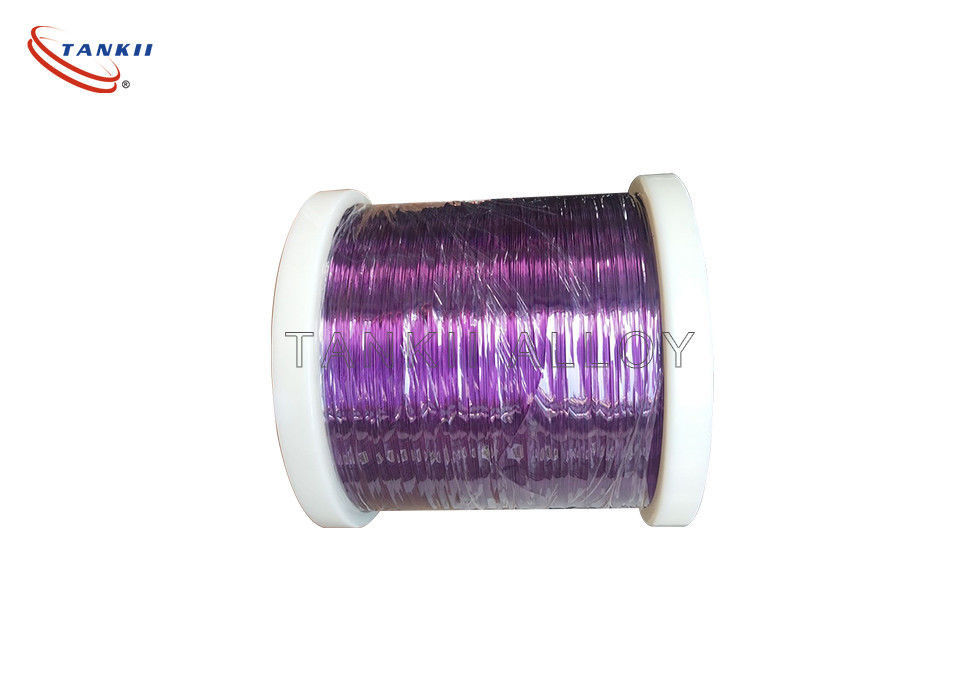

銅合金のManganinのあたりで着色された130クラスはワイヤーにエナメルを塗った
1. 物質的な概説
低い電気resisitance、よい耐熱性および防蝕、処理され、導くこと容易が溶接されてある銅のニッケル合金。熱積み過ぎのリレー、低い抵抗の熱遮断器および電化製品の主要部分を作ることを使用する。それはまた電気熱するケーブルのための重要な材料である。それはsのタイプcupronickelとして類似している。ニッケルのより多くの構成、銀製の白ある表面。
CU NI低い抵抗の合金の3.Chemical構成そして主要な特性
PropertiesGrade | CuNi1 | CuNi2 | CuNi6 | CuNi8 | CuMn3 | CuNi10 | |
主要な化学成分 | NI | 1 | 2 | 6 | 8 | _ | 10 |
Mn | _ | _ | _ | _ | 3 | _ | |
CU | Bal | Bal | Bal | Bal | Bal | Bal | |
最高の永年勤続の温度(oc) | 200 | 200 | 200 | 250 | 200 | 250 | |
20oC (Ωmm2/m)のResisivity | 0.03 | 0.05 | 0.10 | 0.12 | 0.12 | 0.15 | |
密度(g/cm3) | 8.9 | 8.9 | 8.9 | 8.9 | 8.8 | 8.9 | |
熱伝導性(α×10-6/oC) | <100> | <120> | <60> | <57> | <38> | <50> | |
引張強さ(Mpa) | ≥210 | ≥220 | ≥250 | ≥270 | ≥290 | ≥290 | |
EMF対CU (μV/oC) (0~100oC) | -8 | -12 | -12 | -22 | _ | -25 | |
おおよその融点(oc) | 1085 | 1090 | 1095 | 1097 | 1050 | 1100 | |
Micrographic構造 | オーステナイト | オーステナイト | オーステナイト | オーステナイト | オーステナイト | オーステナイト | |
磁気特性 | 非 | 非 | 非 | 非 | 非 | 非 | |
PropertiesGrade | CuNi14 | CuNi19 | CuNi23 | CuNi30 | CuNi34 | CuNi44 | |
主要な化学成分 | NI | 14 | 19 | 23 | 30 | 34 | 44 |
Mn | 0.3 | 0.5 | 0.5 | 1.0 | 1.0 | 1.0 | |
CU | Bal | Bal | Bal | Bal | Bal | Bal | |
最高の永年勤続の温度(oc) | 300 | 300 | 300 | 350 | 350 | 400 | |
20oC (Ωmm2/m)のResisivity | 0.20 | 0.25 | 0.30 | 0.35 | 0.40 | 0.49 | |
密度(g/cm3) | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | |
熱伝導性(α×10-6/oC) | <30> | <25> | <16> | <10> | <0> | <-6> | |
引張強さ(Mpa) | ≥310 | ≥340 | ≥350 | ≥400 | ≥400 | ≥420 | |
EMF対CU (μV/oC) (0~100oC) | -28 | -32 | -34 | -37 | -39 | -43 | |
おおよその融点(oc) | 1115 | 1135 | 1150 | 1170 | 1180 | 1280 | |
Micrographic構造 | オーステナイト | オーステナイト | オーステナイト | オーステナイト | オーステナイト | オーステナイト | |
磁気特性 | 非 | 非 | 非 | 非 | 非 | 非 |
2. エナメルを塗られたワイヤー紹介および塗布
記述されているが、エナメルを塗られたワイヤーは「エナメルを塗られる」としてエナメルのペンキの層が溶かされたガラス粉から成っているガラス質のエナメルが、実際、塗られない。現代磁石ワイヤーは普通堅く、連続的な絶縁層を提供するのに2つの構成のポリマー フィルムの絶縁材の1つから4つの層を(クォード フィルムのタイプ ワイヤーの場合には)、頻繁に、使用する。フィルムの使用(増加する温度較差の順で)ポリビニルの形式的(Formar)、ポリウレタン、polyimide、ポリアミド、ポリエステル、ポリエステルpolyimide、ポリアミドpolyimide (またはアミド イミド)、およびpolyimideを絶縁する磁石ワイヤー。Polyimideによって絶縁される磁石ワイヤーは250まで°C.で操作が可能である。より厚い正方形または長方形の磁石ワイヤーの絶縁材は頻繁に高温polyimideまたはガラス繊維 テープとのそれを包むことによって増加され、完了された巻上げは頻繁に絶縁材の強さを改善するために絶縁ニスと浸透する真空および巻上げの長期信頼性である。
Self-supportingコイルは少なくとも2つの層が塗られるワイヤー一番外の熱可塑性であることと熱されたときこと結束回転一緒に傷ついている。
他のタイプのニス、aramidのペーパー、クラフト紙、雲母およびポリエステル・フィルムが付いているガラス繊維 ヤーンのような絶縁材は変圧器およびリアクターのようなさまざまな適用のための世界を渡ってまた広く利用されている。可聴周波セクターでは、銀製の構造のワイヤー、および綿(時々ある種の蜜蝋のような凝固の代理人/濃厚剤と、浸透される)およびポリテトラフルオルエチレン(PTFE)のような他のいろいろな絶縁体は、見つけることができる。より古い絶縁材は綿、ペーパー、または絹を含んでいたが、これらは低温適用(105°C)までのためだけに有用である。
製造業の容易さのために、低温度等級の磁石ワイヤーにはんだ付けすることの熱によって取除くことができる絶縁材がある。これは端の電気関係が絶縁材を離れて最初にことを除去しないで作ることができることを意味する。
