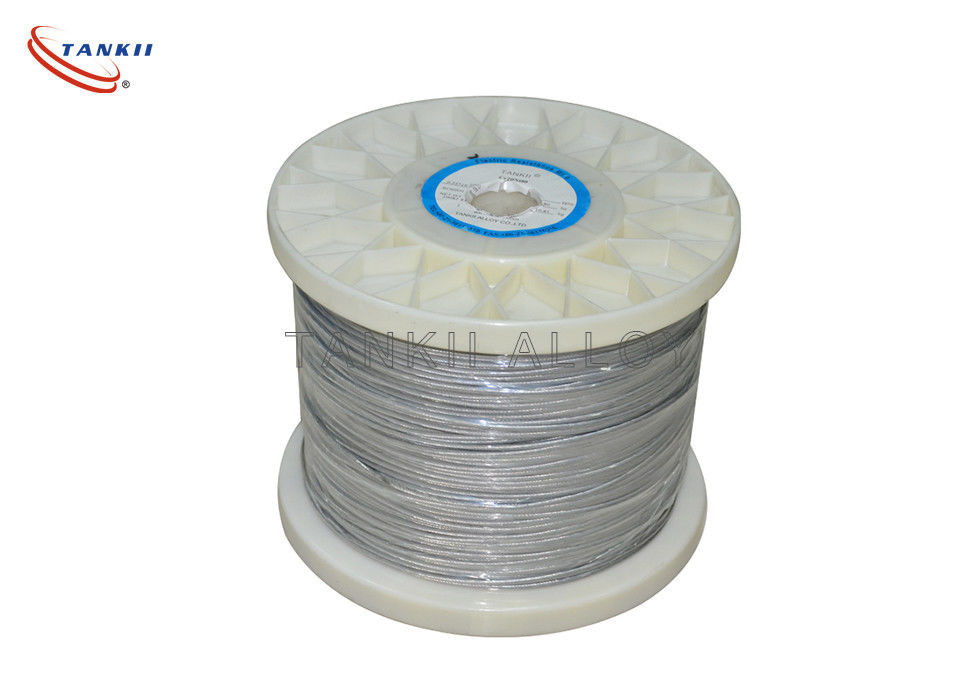

発熱体のための19x0.52mm Uniformeの抵抗の座礁させたワイヤー ケーブル

発熱体のための19x0.52mm Uniformeの抵抗の座礁させたワイヤー ケーブル

    • 19x0.52mm Uniforme Resistance Stranded Wire Cable For Heating Elements
    • 19x0.52mm Uniforme Resistance Stranded Wire Cable For Heating Elements
    • 19x0.52mm Uniforme Resistance Stranded Wire Cable For Heating Elements
    • 19x0.52mm Uniforme Resistance Stranded Wire Cable For Heating Elements
  • 19x0.52mm Uniforme Resistance Stranded Wire Cable For Heating Elements

    商品の詳細:

    起源の場所: 上海、中国
    ブランド名: TANKII
    証明: ISO9001:2015/ ROHS
    モデル番号: 0Cr25Al5

    お支払配送条件:

    最小注文数量: ネゴシエーション
    価格: To negotiate
    パッケージの詳細: 顧客の条件に従うプラスチック フィルムが付いているスプール、コイル、カートンまたは合板の箱
    受渡し時間: 7-12 日
    支払条件: L/C、T/T、ウェスタン・ユニオン、Paypal
    供給の能力: 2000+TON+YEAR
    今すぐお問い合わせ
    詳細製品概要
    利用できる材料: ニッケルは基づかせていました合金、Staninlessの鋼鉄を… アプリケーション: 抵抗器;暖房設備
    外径: 必須 フィーチャー: Uniformeの抵抗
    タイプ: 撚り線 表面: 滑らか、明るい

    発熱体のための19x0.52mm Uniformeの抵抗の座礁させたワイヤー ケーブル



    概説:



    座礁させたワイヤーはより大きいコンダクターを形作るために一緒に束ねられるか、または包まれるいくつかの小さいワイヤーで構成されます。座礁させたワイヤーは同じ総横断面区域のソリッド ワイヤより適用範囲が広いです。座礁させたワイヤーは金属疲労に抗力が高かったです場合要求されます使用されます。そのような状態はソリッド ワイヤの剛性率がアセンブリか整備の間に動きの結果としてたくさんの圧力を作り出す複数の印刷回路板装置にサーキット ボード間の関係を含めます、;電気器具のためのA.C.のライン コード;楽器ケーブル;コンピュータ マウス ケーブル;溶接棒ケーブル;移動機械部品を接続する制御ケーブル;採掘機ケーブル;引きずる機械ケーブル;そして多数の他。

    高周波で、流れはワイヤーの高められた電源切れに終って表皮効果のためにワイヤーの表面の近くで、移動します。座礁させたワイヤーはすべての繊維が一緒にショートする減らさないし、単一のコンダクターとしてしないので繊維の全体の表面積が同等のソリッド ワイヤの表面積より大きいが、普通の座礁させたワイヤーが表皮効果をのでこの効果を減らすようであるかもしれません。座礁させたワイヤーの横断面がすべての銅ではないので座礁させたワイヤーに同じ直径のソリッド ワイヤより抗力が高いがあります;繊維間に不可避のギャップがあります(これは円内の円のための円のパッキング問題です)。ソリッド ワイヤとコンダクターの同じ横断面の座礁させたワイヤーは同じ同等のゲージがあると常に言われ、大口径です。

    但し、多くの高周波適用のため、近さ効果は表皮効果より厳しいであり、ある限られた場合で、簡単な座礁させたワイヤーは近さ効果を減らすことができます。高周波のよりよい性能のために、持っているlitzワイヤー、特別なパターンで個々の繊維、使用されるかもしれません絶縁し、ねじれました。


    銘柄 1Cr13Al4 0Cr25Al5 0Cr21Al6 0Cr23Al5 0Cr21Al4 0Cr21Al6Nb 0Cr27Al7Mo2
    主要な化学薬品composition% Cr 12.0-15.0 23.0-26.0 19.0-22.0 22.5-24.5 18.0-21.0 21.0-23.0 26.5-27.8
    Al 4.0-6.0 4.5-6.5 5.0-7.0 4.2-5.0 3.0-4.2 5.0-7.0 6.0-7.0
    ちょうどよい
    ちょうどよい
    ちょうどよい
    ちょうどよい
    ちょうどよい
    ちょうどよい
    ちょうどよい
    Fe 残り 残り 残り 残り 残り 残り 残り
                Nb0.5 Mo1.8-2.2
    Max.continuous
    temp.ofを整備して下さい
    要素(ºC)
    950 1250 1250 1250 1100 1350 1400
    抵抗
    μΩ.m、20ºC
    1.25 1.42 1.42 1.35 1.23 1.45 1.53
    密度
    (g/cm3)
    7.4 7.10 7.16 7.25 7.35 7.10 7.10

    伝導性
    KJ/m.h.ºC
    52.7 46.1 63.2 60.2 46.9 46.1 45.2
    係数の
    拡張を並べます
    α×10-6/ºC
    15.4 16.0 14.7 15.0 13.5 16.0 16.0
    溶けるpointºC 1450 1500 1500 1500 1500 1510 1520
    引張強さ
    Mpa
    580-680 630-780 630-780 630-780 600-700 650-800 680-830
    延長の
    破裂%
    >16 >12 >12 >12 >12 >12 >10
    変化の
    区域%
    65-75 60-75 65-75 65-75 65-75 65-75 65-75
    曲がることを繰り返して下さい
    頻度(F/R)
    >5 >5 >5 >5 >5 >5 >5
    硬度(H.B.) 200-260 200-260 200-260 200-260 200-260 200-260 200-260
    Micrographic
    構造
    亜鉄酸塩 亜鉄酸塩 亜鉄酸塩 亜鉄酸塩 亜鉄酸塩 亜鉄酸塩 亜鉄酸塩
    磁気
    特性
    磁気 磁気 磁気 磁気 磁気 磁気 磁気





    より適用範囲が広くの、ワイヤー束の個々のワイヤー繊維は、ワイヤーなりますよじれ抵抗力がある、壊れ目抵抗力がある、およびより強い。但し、より多くの繊維は製造業の複雑さおよび費用を増加します。

    幾何学的な理由のために、通常見られる繊維の低い数字は7です:近い接触のそれを囲んでいて6が中間の1つ。7.の上に12の繊維のもう一つの層である次のレベルは19上がります。後数が変わること、しかし37そして49 100範囲に70で共通で、そしてであって下さい(数はもはや厳密ではないです)。それより大きい数は非常に大きいケーブルにだけ普通あります。

    ワイヤーが動く適用のために、19は(7つはでワイヤーが移動置かれ、適用しか使用されるべきでなく)使用されるべきである、49は大いによりよくあります最も低いです。定数の適用のために組み立てロボットのような動きを、繰り返し、ヘッドホーン ワイヤー、70から100は必須です。

    さらに柔軟性を必要とする適用のために、さらに繊維は使用されます(溶接ケーブルは通常の例、堅い区域のワイヤーを動かす必要がある)また適用ですが。1つの例は#36ゲージ ワイヤーの5,292の繊維からなされる2/0ワイヤーです。繊維は最初に7つの繊維の束を作成することによって組織されます。それからこれらの束の7つは極度の束に組立てられます。最終的に108の極度の束が最終的なケーブルを作るのに使用されています。ワイヤーの各グループは螺旋形でワイヤーが曲るとき、伸びる束の部分がワイヤーがより少ない圧力があるように圧縮される部品に螺旋形のまわりで動くように傷ついています。







    発熱体のための19x0.52mm Uniformeの抵抗の座礁させたワイヤー ケーブル発熱体のための19x0.52mm Uniformeの抵抗の座礁させたワイヤー ケーブル
