商品の詳細:
|
| 材質: | NICrSi- NiSiMg | 表面に: | 明るい |
|---|---|---|---|
| 直径: | >0.1mm | ワイヤー タイプ: | 単一ワイヤー |
| 断熱: | カスタマイズされた | ワイヤー クラス: | IECのクラスI、II |
| 調達期間: | 支払を得た後5~10日 | ||
| ハイライト: | 熱電対の導線,高温熱電対ワイヤー |
||

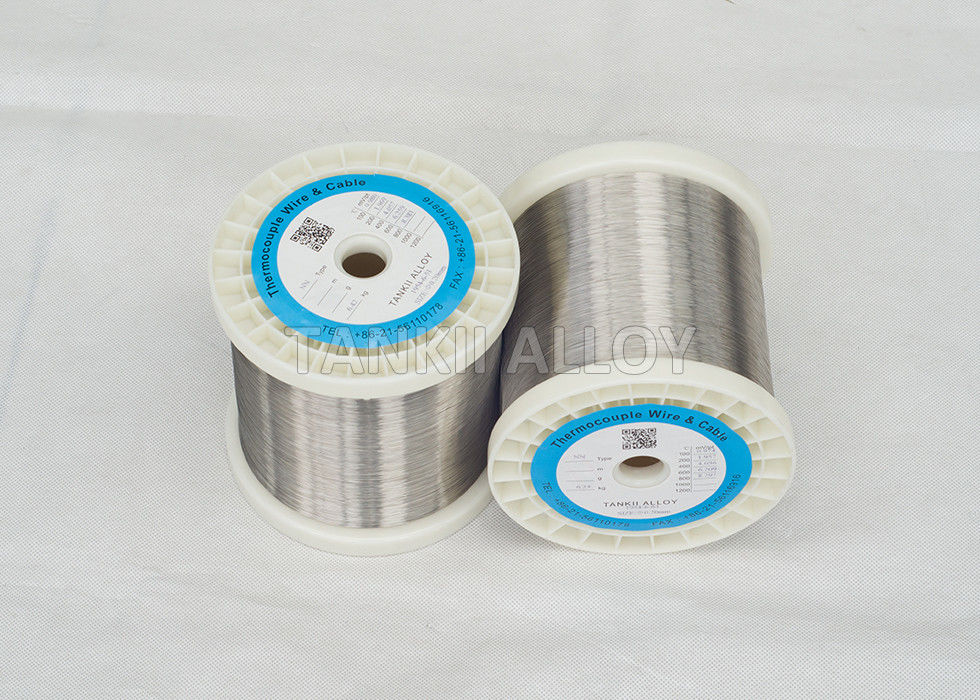

Nは化学工業に使用する熱電対の合金ワイヤー束ワイヤーかソリッド ワイヤをタイプします
典型的な熱電対の構造は感知ポイントで電気で一緒に結合され、電圧計器にもう一方で接続される組の異なった金属から成っています。1つの接続点が他より熱いとき、熱く、冷たい接続点間の温度差にほぼ比例している熱「起電」力は（ミリボルトで）作り出されます。
NiCrSiの熱電対ワイヤー タイプN
タイプNの熱電対はニッケル14%のクロム1 1/2%のケイ素（+）ワイヤーで対ニッケル4 1/2%のケイ素1/10%マグネシウム（-）ワイヤー構成されます。タイプK. Type Nが-200°Cと1260°C間のサービス温度較差が付いている酸化するか、または不活性大気で使用されるべきであるのと同じ条件の下で使用されることを開発しました（- 2300°F）への330°F。ケイ素およびクロムの付加は熱電対のタイプK.と比較されたときこのタイプを緑腐敗およびより少なく漂うことに対してより抵抗力があるようにします。タイプNの熱電対のマイナス要素、かNNは、次の名前の何れかによって記述することができます:Nisilのニッケル ケイ素。タイプNの熱電対の肯定的な要素、かNPは、次の名前の何れかによって記述することができます:Nicrosilのニッケル クロム ケイ素。
Nは化学工業に使用する熱電対の合金ワイヤー束ワイヤーかソリッド ワイヤをタイプします
特徴:
熱電対ワイヤーに優秀な性能があり、冶金学、化学工業、石油産業、機械類電気企業、エネルギー産業、農業および軍の企業のような異なった分野の温度測定そして制御で広く、使用されます。
熱電対が重い化学薬品および発電の植物に食品の調製からの製錬に多くの異なった適用の温度を測定するのに使用することができます。感知の調査は測定されるべき媒体に挿入することができる金属によっておおわれる版にいくつかの用紙を裸ワイヤーからの十分に持って行くことができます。熱電対効果は多数の接続点の接続によって作成するために熱くする環境のシリーズで低い電力の発電機を利用することができます。個々の熱電対のタイプにそれらを利用できるさまざまな温度較差および正確さの異なった適用のために適したようにする特定の特徴があります。車および企業の放出を下げる増加する重要性はより大きい正確さを運転して、長寿は自動車および加工産業で要求します。効率が最大になり、有害なガスが最小になることを保障するためにタイプNの熱電対が広い温度較差上の信頼できる温度の読書を提供するのに特に使用することができます。
私達のプロダクトはIEC584 -1and IEC-2の標準に合致します。
|
熱電対のタイプおよび索引 |
測定の範囲 ℃ |
|
|
タイプ |
索引 |
|
|
|
B | 600~1700 |
|
|
R | 0~1600 |
|
|
S | 0~1600 |
|
|
K | -200~1300 |
|
|
E | -200~900 |
|
|
J | -40~750 |
|
|
T | -200~350 |
|
|
N | -200~1300 |
正当な等級および許容は0℃で得られます
|
熱電対 |
等級 |
温度較差 |
正当な許容/℃ |
| Bをタイプして下さい | Ⅱ | 600~1700 | ±0.25% t |
| Ⅲ | 600~800 | ±4 | |
| 800~1700 | ±0.5%t | ||
| Rをタイプして下さい | Ⅰ | 0~1100 | ±1 |
| 1100~1600 | ± [1+ （t-1100） ×0.3%] | ||
| Ⅱ | 0~600 | ±1.5 | |
| 600~1600 | ±0.25% t | ||
| Kをタイプし、Nをタイプして下さい | Ⅰ | -40~1100 | ±1.5℃か±0.4%t |
| Ⅱ | -40~1300 | ±2.5℃か±0.75%t | |
| Ⅲ | -200~40 | ±2.5℃か±1.5%t | |
| Eをタイプして下さい | Ⅰ | -40~1100 | ±1.5℃か±0.4%t |
| Ⅱ | -40~1300 | ±2.5℃か±0.75%t | |
| Ⅲ | -200~40 | ±2.5℃か±1.5%t | |
| Jをタイプして下さい | Ⅰ | -40~750 | ±1.5℃か±0.4%t |
| Ⅱ | -40~750 | ±2.5℃か±0.75%t | |
| Tをタイプして下さい | Ⅰ | -40~350 | ±0.5℃か±0.4%t |
| Ⅱ | -40~350 | ±1.0℃か±0.75%t | |
| Ⅲ | -200~40 | ±1.0℃か±1.5%t |
