熱電偶合金と延長線を製造する 20 年以上の経験を持つ私たちは,温度センサーメーカー,工業炉,発電所,および世界中の研究室に供給しています.このガイドは,調達専門家が知っておくべきことに焦点を当てています.合金マッチング,隔熱選択,バッチ変動,総所有コスト

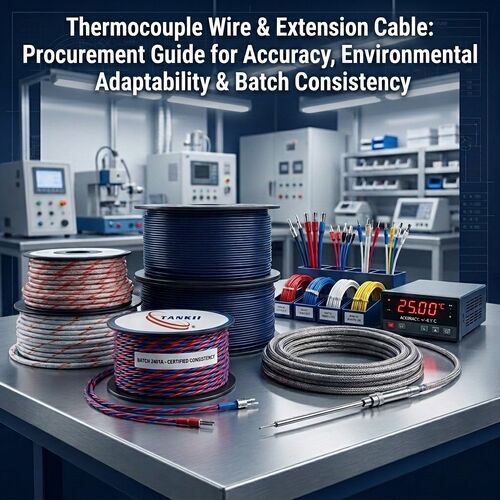

1なぜ?熱対線選択 は 種類 を 確認 する だけ で ない"
熱電偶延長ケーブルはシンプルに見えます センサーと計器を接続するワイヤーに過ぎません しかし実際は測定の信頼性を直接決定します適切に指定されたケーブルが:
熱電気マッチング 指定範囲内のEMF偏差 (例えば,0~100°Cで≤±30μV)
耐久性 耐熱性 耐湿性 耐化学性 耐磨性
導体の均一性 合金組成と直径が一致する
耐騒音 遠距離走行や電気騒音環境の遮蔽
機械的整合性 柔軟性及び安装のための拉伸強度
これらの領域のいずれかの失敗は測定誤差やプロセス偏差,または安全リスクにつながる.
選択ロジック:熱電偶タイプ (K,J,E,T,Nなど) → 動作環境 → 拡張度対補償度 → 隔熱材料 → 遮蔽需要 → バッチ一致性の検証
2一般的な熱対線型とその用途

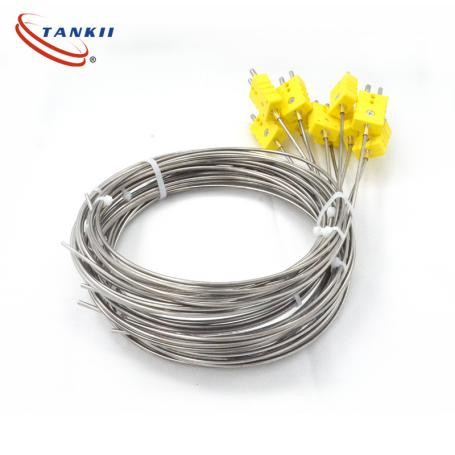

2.1 裸の熱対線 (センサー製造用)
タイプK:ニ-クロ (KP) /ニ-アル (KN) -200~1200°C 最も広く使われています 酸化抵抗性が良い
タイプJ:低コストで 鉄は腐食しやすい
タイプE:Ni-Cr (EP) / Cu-Ni (EN) --200~900°C 最高EMF出力 高い感度
タイプT-250~350°Cです 低温での性能も最高です
タイプN:Ni-Cr-Si (NP) / Ni-Si-Mg (NN) -200~1200°C Kよりも高い温度で安定しています
タイプ S/R:Pt-Rh / Pt 0~1600°C 高価な金属 高精度
タイプB:Pt-Rh / Pt-Rh 600~1800°C 補償ケーブルは必要ありません

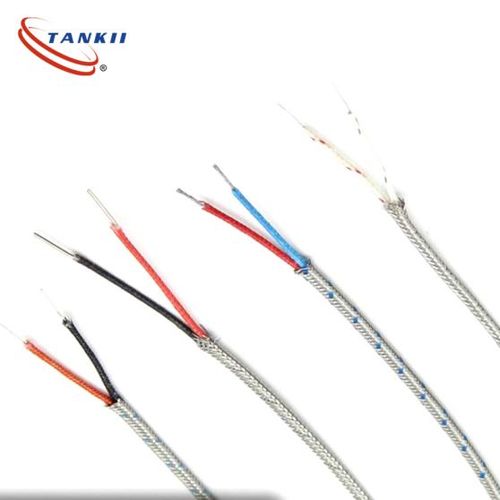

2.2 延長ケーブルと補償ケーブル (隔離)
拡張型 熱電偶と同じ合金;狭い温度範囲 (0°100/150°C);高精度.
補償タイプ 異なる合金だが,EMFが一致;コストが低く,精度は中等である.
一般的な隔熱材料:
PVC: -20~80°C (経済用,室内用)
FEP (テフロン): -40~200°C (化学物質耐性,高温)
ガラス繊維: -60~300°C (乾燥した高温地域)
陶磁繊維: -60~400°C+ (炉壁)
シールドオプション: シールドなし,缶詰の銅の毛糸,アルミホイル,ダブルシールド.
3熱対線の精度に影響する3つの重要な要因
3.1 導体組成の正確な制御
タイプK拡張 (KX) の場合,KP脚 (Ni-Cr) は,厳しい許容範囲内のCr含有を必要とします.0.5%のCr変動は,EMFを±10μV移動させることができます.補償グレード (KC) については,合金調節はさらに重要です調達要件: 重要な要素の許容量を持つバッチ化学報告書を要求する.
3.2 ワイヤの均一性と粒の構造
直径の変化は,機械的強度と溶接一貫性に影響を与え,粒の大きさは,引き出力と最終的な柔らかさに影響します.
3.3 隔熱電気性能
断熱抵抗: 20°Cで ≥5 MΩ·km
変電強度: 適用される電圧名別
熱老化耐性: 予期された使用期間内に隔熱器が壊れやすい状態でなければならない.
4現地での事例研究 失敗から学ぶ
ケース1 KXケーブルのEMF偏差
装置メーカーが,EMFテストのバッチなしでサプライヤーからKXケーブルを購入した.組み立てられたセンサーは,最大50μVの偏差を示した (クラス1のIEC制限は30μVである).原因:KPワイヤのCr含有量は,各批量間で>±1%変化しているレッスン:常にバッチ特有のEMFテストレポートが必要です.
ケース2 玻璃繊維の断熱装置の 350°Cでの破れ性
熱処理機では,炉の屋根の近くで300~400°Cでガラス繊維から隔離されたK型ケーブルを使用した. 1年後,隔熱が崩れ,ショートカットが発生した. 標準ガラス繊維は連続で~300°Cのみ評価されている.解決策: 陶磁繊維またはミネラル隔離 (MI) ケーブルにアップグレードします.
ケース3 遮蔽がない,長距離,VFDの干渉
200 メートル の 無 遮蔽 の 補正 ケーブル が 大きな VFD を 横切っ て 走っ て い まし た.PLC の 読み込み は 激しく 変動 し まし た.解決策: 一 点 の 接地 を 持つ 遮蔽 ケーブル は 騒音 を 排除 し まし た.
5センサーメーカーとシステムインテグレーターのための主要指標
5.1 EMF バッチ一貫性
バッチ内範囲: ≤±15 μV
バッチ対バッチ範囲: ≤±30 μV (クラス1の適用:より緊密な)
供給者は実際の試験データ (標準温度でのmV) を提供しなければならない.
5.2 寸法一致性
線直径の許容量は,溶接に影響を与える
隔熱外径の許容量は,端末適合と自動剥離に影響を与える
5.3 IEC 60584-3 による色コード
タイプK:緑色 (+),白色 (??)
タイプJ:黒 (+),白 ()
誤った色がフィールド配線に誤りをもたらす
5.4 追跡可能性
各パッチには,両足の化学組成,EMF試験データ (複数の温度点),隔熱抵抗と介電試験結果を含むMTRが含まれなければならない.
6総所有コスト (TCO) 展望
センサーメーカーでは,熱電偶線の材料コストは,通常,完成品コストの10%以下である.しかし,少量一致性がない場合,全生産回が廃棄される可能性があります.
TCO = 単位価格 + 再加工/廃棄物 + カリブレーション拒否 + 保証請求
恒常的なEMF性能にプレミアムを支払うことは ほぼ常に総コストを削減します
7設計・設置ガイドライン
タイプと精度クラスを選択する (クラス1対クラス2)
精度のために拡張型 (同じ合金) を選択し,一般用途の補償型
絶縁を継続的な動作温度に基づいて選択する
走行距離 > 50m または EMI 源の近くでシールドを追加する
正確な極度で接続する; 端端の結合を均等な温度で保持する
同じ電源線で電源ケーブルを並列に走るのを避ける
8. 比較 熱対線と他の温度信号ケーブル
ケーブルタイプ
特徴
適用する
熱電偶の延長
低コスト,広い温度範囲 需要冷接点補償
産業用センサー
RTD 3/4ワイヤー
高精度,線形 狭い範囲,高いコスト
精度測定
熱istorケーブル
高い感度 線形でない,範囲が限られている
電気機器,エアコン
9概要 経験豊富な買い手が優先するもの
明確なタイプ指定とIEC 60584‐3またはASTM E230の適合
バッチ特異のEMF試験データ
断熱抵抗と介電試験報告
寸法容量データ
完全に追跡可能なMTR
トラブルシューティングの技術サポート
バッチの一貫性と文書化された追跡性は 最安値よりもはるかに価値があります
連絡先:east@tankii.com について熱対線選択&精度クラス参照表"と無料の技術サポートを要請します.
