プロダクト細部
起源の場所: 上海
ブランド名: TANKII
証明: ISO9001, RoHS
モデル番号: KX
支払及び船積みの言葉
最小注文数量: 2000m
パッケージの詳細: カートン
受渡し時間: 8-20日
支払条件: L/C、T/T、ウェスタン・ユニオン、Paypal
供給の能力: 20000000+m+month
タイプ: |
絶縁される |
適用: |
暖房、抵抗器、ヒーター |
等級: |
I/II/III |
絶縁材: |
テフロン |
HSコード: |
75052200 |
タイプ: |
絶縁される |
適用: |
暖房、抵抗器、ヒーター |
等級: |
I/II/III |
絶縁材: |
テフロン |
HSコード: |
75052200 |
製品の説明

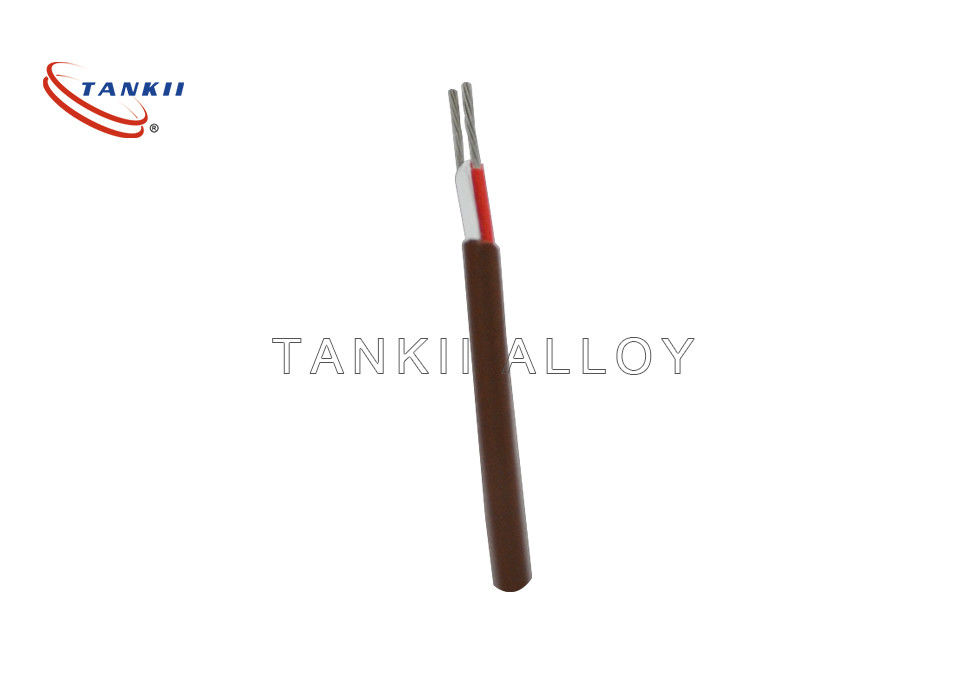

ステンレス鋼の盾ワイヤーが付いているKのタイプ延長熱電対ワイヤー
熱電対の補償ケーブルはまた器械使用ケーブルとしてプロセス温度の測定のために使用されるので名づけることができる。構造は類似している器械使用ケーブルを組み合わせるためにが、コンダクター材料は異なっている。プロセスで熱電対が温度を感じるのに使用され、徴候および制御のための高音計に接続される。熱電対および高音計は熱電対延長ケーブル/熱電対の償いケーブルによって電気で行なわれる。これらの熱電対ケーブルに使用するコンダクターは温度を感じるために使用される熱電対のそれとして同じような熱電（emf）特性を備えるように要求される。
私達の植物の主に製造のタイプKX、熱電対のためのNX、前、JX、NC、TX、SC/RC、KCA、KCB償いワイヤー、およびそれらは温度の測定器械およびケーブルで使用される。私達の熱電対の償いプロダクトはGB/T 4990-2010 『延長の合金ワイヤーおよび熱電対のための償いケーブル』によって完全に（中国国民標準）従うこと、およびまた『熱電対部品3償いワイヤー』のIEC584-3なされる（国際規格）。
comp.ワイヤーの表現:熱電対code+C/X、例えばSC、KX
X:延長のための不足分は、補償ワイヤーの合金が熱電対の合金と同様に同じであることを意味する
C:補償のための不足分は、補償ワイヤーの合金にある特定の温度較差で熱電対の合金が付いている同じような特性があることを意味する。
詳しい変数
熱電対コード |
Comp. Type |
Comp. Wire Name |
陽性 |
陰性 |
||
名前 |
コード |
名前 |
コード |
|||
S |
SC |
銅コンスタンタン0.6 |
銅 |
SPC |
コンスタンタン0.6 |
SNC |
R |
RC |
銅コンスタンタン0.6 |
銅 |
RPC |
コンスタンタン0.6 |
RNC |
K |
KCA |
鉄constantan22 |
鉄 |
KPCA |
constantan22 |
KNCA |
K |
KCB |
銅コンスタンタン40 |
銅 |
KPCB |
コンスタンタン40 |
KNCB |
K |
KX |
Chromel10-NiSi3 |
Chromel10 |
KPX |
NiSi3 |
KNX |
N |
NC |
鉄コンスタンタン18 |
鉄 |
NPC |
コンスタンタン18 |
NNC |
N |
NX |
NiCr14Si-NiSi4Mg |
NiCr14Si |
NPX |
NiSi4Mg |
NNX |
E |
前 |
NiCr10-Constantan45 |
NiCr10 |
EPX |
Constantan45 |
ENX |
J |
JX |
鉄コンスタンタン45 |
鉄 |
JPX |
コンスタンタン45 |
JNX |
T |
TX |
銅コンスタンタン45 |
銅 |
TPX |
コンスタンタン45 |
TNX |
| 絶縁材および外装の色 | ||||||
タイプ |
絶縁材色 |
外装色 |
||||
陽性 |
陰性 |
G |
H |
|||
/ |
S |
/ |
S |
|||
SC/RC |
赤 |
緑 |
黒 |
灰色 |
黒 |
黄色 |
KCA |
赤 |
青 |
黒 |
灰色 |
黒 |
黄色 |
KCB |
赤 |
青 |
黒 |
灰色 |
黒 |
黄色 |
KX |
赤 |
黒 |
黒 |
灰色 |
黒 |
黄色 |
NC |
赤 |
灰色 |
黒 |
灰色 |
黒 |
黄色 |
NX |
赤 |
灰色 |
黒 |
灰色 |
黒 |
黄色 |
| 前 | 赤 |
ブラウン |
黒 |
灰色 |
黒 |
黄色 |
JX |
赤 |
紫色 |
黒 |
灰色 |
黒 |
黄色 |
TX |
赤 |
白 |
黒 |
灰色 |
黒 |
黄色 |
注:G--一般使用Hのため--耐熱性使用Sのため--精密クラスの正常なクラスに印がない |
||||||
