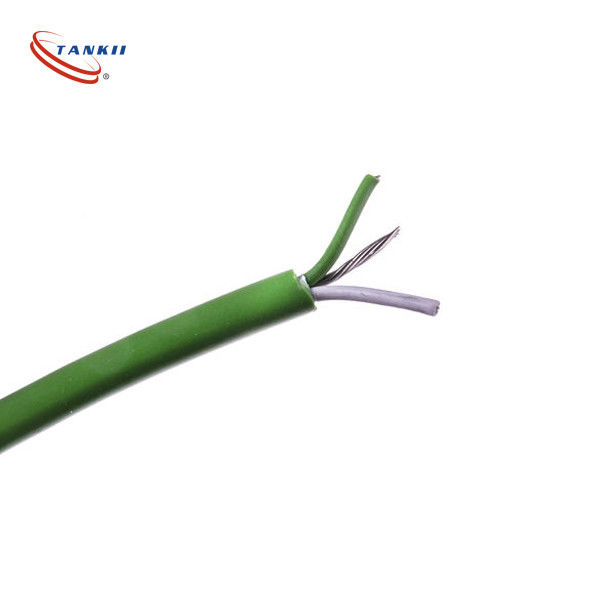

1ペア 2ペア 3ペア K型延長ケーブル ホワイトとグリーン IEC標準クラス1 熱発電所に使用

1ペア 2ペア 3ペア K型延長ケーブル ホワイトとグリーン IEC標準クラス1 熱発電所に使用

製品説明:

熱対延長線 (補償線) のコアアプリケーション
"つの文で:高温装置から熱電池の冷端を安定した温度で温度測定器に適した場所に引っ張る.温度測定が正確で,追加の温度差の誤りがないことを保証する.
1主な機能
温度測定信号を拡張し,冷接熱対の作業端を高温地点に移動する.冷接口は高温/高温変動のある場所に配置してはならない.; 延長線を使って冷たい端を長距離で制御室と計器室の恒温領域に引っ張ります.
熱電力を補正し,温度測定誤差を排除し,対応する熱電体の熱電特性に合うように線材を伸ばします.ある温度範囲内効果的に熱電偶を拡張し,追加の寄生電力を発生させず,正確な温度測定を保証します.
費用削減用熱電偶用の特殊貴金属 (プラチナロジウム,ニッケルクロム,シリコンなど) は非常に高価です.前端には短い熱電偶ケーブルが使用されます.背中に長い距離を移動するために使用されます費用を大幅に節約できます
インターフェランス防止 ワイヤリングが簡単 特殊な補償用ワイヤリング 隔離とシールド ワークショップの橋やパイプラインの敷設に適しています安定した信号伝達.
標準化された方法で温度制御メーター,レコーダー,PLC温度モジュールに高温探査機を現場に導くために装置のワイヤリングを調整し,統一された秩序のあるワイヤリング.

選択 に 関する 主要 な 特徴 と 考慮事項 は 次 の よう です.

主要な特徴と応用:

1. 信号伝達: 測定点で熱電偶によって生成されるミリボルトレベルの熱電力の電位信号を正確に伝達する.

2拡張と補償: 高価なK型熱対線 (正電極:ニッケル・クロム,負電極:ニッケル・シリコン) を長距離敷設に替えるそして高温フィールドから温度安定制御室まで熱電池の"冷たい接点" (参照接点) を拡張します測定器で正確な冷接点補償を可能にします

3費用対効果: 熱対の熱電気特性に適合する安価な合金線を使用し,配線コストを大幅に削減します.

延長ケーブル対補償ケーブル:

延長ケーブル:導体合金と対応する熱対 (例えば,KX) はまったく同じで,より広い温度範囲 (例えば,-40°C~200°C) で高い精度を維持する.しかし,より高いコストで.

補償電線:電導電体は熱対とは異なるが,相性的な熱電特性 (例えば,KCA/KCB) を有し,限られた温度範囲内でのみ精度を保証する (例えば,KCA/KCB).0~100°C) で,より低コストで利用できます.

一般用語:実用的な応用では",拡張ケーブル"は両方にとって一般的な用語としてしばしば使用されます.

ほとんどの工業用には,補償線が十分です.

導体材料:

熱電偶ケーブルは,主に異なる環境条件と用途に適した隔熱材料と構造によって区別されるいくつかの変形があります.

主な種類は以下の通りです.

1. PVC 断熱: 適度な温度範囲で一般的な用途に使用できます.
2. ガラスの繊維から隔離された: 高温のアプリケーションに使用され,熱耐性が向上します.
3. PTFEから隔離された: 低温から中温の化学耐性と柔軟性を要求するアプリケーションに最適です.
4. シリコン製: 柔軟性や耐熱性が高く,高温環境でよく使用されます.
5. ミネラル・アイソレート (MI): マグネシウム酸化物隔熱付きの金属蓋が備わっており,高温,厳しい環境,機械的な保護が必要な環境に適しています.

各型は,温度範囲,化学的露出,機械的な耐久性などの特定の運用要件に基づいて選択されます.

技術パラメータ:

FAQ:

Q: この熱電池ケーブルのブランド名は何ですか?

A: この熱電池ケーブルのブランド名は"タンキー"です

Q: この熱対ケーブルには どんなモデル番号がありますか?

A: この熱電池ケーブルのための異なるモデル番号は,KX/KC,JX,EX,TX,NX,SCです

Q: この熱電池ケーブルはどこで製造されていますか?

A: この熱電池ケーブルは中国製です

Q: この熱電池ケーブルが サポートする温度範囲は?

A: この熱対ケーブルがサポートする温度範囲は,モデル番号によって異なります.詳細については製品仕様を参照してください.

Q: この熱電池ケーブルは 厳しい産業環境での使用に適していますか?

A: そうです この熱電池ケーブルは 厳しい産業環境でも 耐久性があり 信頼性が高く設計されています
