プロダクト細部
起源の場所: 中国
ブランド名: Tankii
証明: ISO9001 Rohs
モデル番号: PTC
支払及び船積みの言葉
最小注文数量: 20kg
価格: 交渉可能
パッケージの詳細: 木製ケース
受渡し時間: 15-25日
支払条件: L/C、T/T、ウェスタンユニオン
供給の能力: 1年ごとの2000Tons
型番: |
NF20 |
タイプ: |
ニッケルベースのワイヤー |
材料: |
ニッケル鉄合金ワイヤ |
直径: |
0.025-5.0mm |
抵抗率: |
0.13～0.60 |
TCR: |
2500-4600 |
形: |
円形ワイヤー、平らなワイヤー |
サンプル: |
サンプル注文を受け付けました |
輸送パッケージ: |
スプール+カートン+木製ケース |
型番: |
NF20 |
タイプ: |
ニッケルベースのワイヤー |
材料: |
ニッケル鉄合金ワイヤ |
直径: |
0.025-5.0mm |
抵抗率: |
0.13～0.60 |
TCR: |
2500-4600 |
形: |
円形ワイヤー、平らなワイヤー |
サンプル: |
サンプル注文を受け付けました |
輸送パッケージ: |
スプール+カートン+木製ケース |

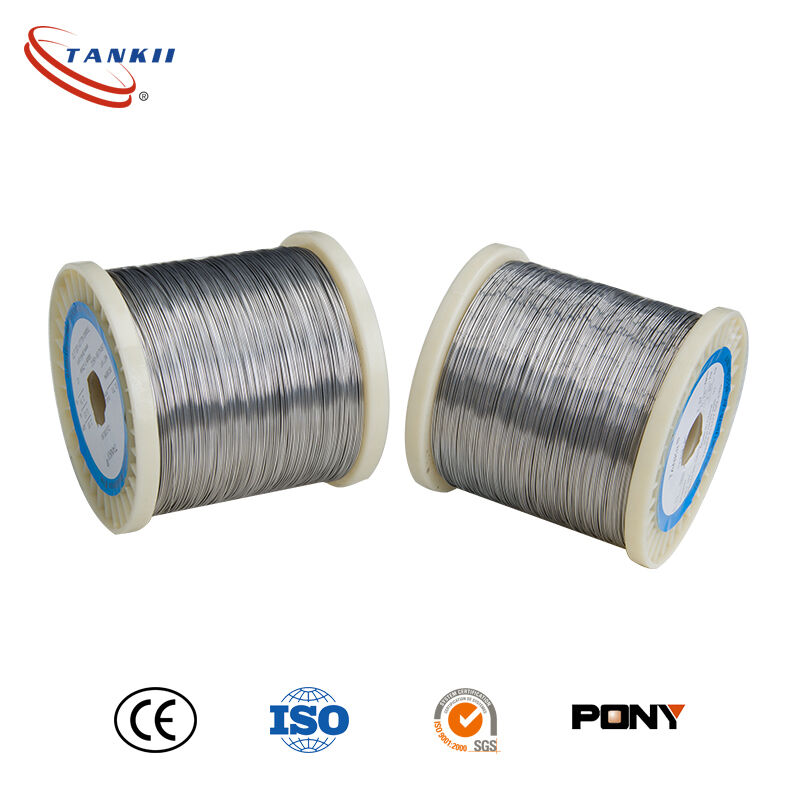

PTC 合金抵抗線は、中程度の抵抗率と高い正の温度抵抗係数を持っています。
各種ヒーターに幅広く使用されております。定電流を維持したり電流を制限したりすることで、温度を自動的に制御し、電力を調整できます。
化学組成:
| 名前 | コード | 主な構成 | |||||
| 鉄 | S | ニ | C | P | 標準 | ||
| 感温抵抗合金線 | PTC | バル。 | ≤0.01 | 77～82 | ≤ 0.05 | ≤0.01 | JB/T12515-2015 |
仕様と公差
| 直径 | 0.05 | 0.10 | 0.15 | 0.16 | 0.17 | 0.18 | 0.19 | 0.20 | 0.21 | 0.22 | 0.23 | 0.24 | 0.25 |
| 許容範囲 | ±0.003 | ±0.005 | ±0.008 | ||||||||||
温度抵抗係数(20℃)
| タイプ | PTC-4500 | PTC-4000 | PTC-3800 | PTC-3400 | PTC-3000 | PTC-2500 |
| 0~150°カバレッジ、PPM | 4500 | 4000 | 3800 | 3400 | 3000 | 2500 |
抵抗率(20℃)(μΩ・m)
| タイプ | PTC-4500 | PTC-4000 | PTC-3800 | PTC-3400 | PTC-3000 | PTC-2500 |
| at20℃ 抵抗値 ±5%μΩ.m | 0.20 | 0.38 | 0.40 | 0.43 | 0.52 | 0.6 |
抵抗の表
| 製品 | ±0.5%Ω/m | 直径(mm)と断面積(mm²) | ||||||||||||
| 0.05 | 0.10 | 0.15 | 0.16 | 0.17 | 0.18 | 0.19 | 0.20 | 0.21 | 0.22 | 0.23 | 0.24 | 0.25 | ||
| 0.00196 | 0.00785 | 0.00176 | 0.0201 | 0.0227 | 0.0255 | 0.0284 | 0.0314 | 0.0346 | 0.0380 | 0.0415 | 0.0452 | 0.0491 | ||
| PTC-4500 | 96.93 | 24.20 | 10.79 | 9.45 | 8.37 | 7.45 | 6.69 | 6.05 | 5.49 | 5.00 | 4.58 | 4.20 | 3.87 | |
| PTC-4000 | 127.55 | 31.84 | 14.20 | 12.43 | 11.014 | 9.80 | 8.80 | 7.69 | 7.22 | 6.58 | 6.02 | 5.53 | 5.09 | |
| PTC-3800 | 137.75 | 34.39 | 15.34 | 13.43 | 11.89 | 10.59 | 9.51 | 8.60 | 7.80 | 7.11 | 6.51 | 5.97 | 5.50 | |
| PTC-3500 | 183.67 | 45.85 | 20.45 | 17.91 | 15.86 | 14.12 | 12.68 | 11.46 | 10.40 | 9.47 | 8.67 | 7.96 | 7.33 | |
| PTC-3000 | 204.08 | 50.95 | 22.72 | 19.90 | 17.62 | 15.68 | 14.08 | 12.73 | 11.56 | 10.52 | 9.63 | 8.84 | 8.14 | |
| PTC-2500 | 219.38 | 54.77 | 24.43 | 21.39 | 18.94 | 16.86 | 15.14 | 13.69 | 12.42 | 11.31 | 10.36 | 9.51 | 8.75 | |
スプールあたりの重量
| 仕様(mm) | ≤0.05 | >0.05~0.10 | >0.10~0.15 | >0.15~0.25 | |
| スプールあたりの重量 | 標準体重 | 20 | 30 | 100 | 300 |
| 軽量化 | 10 | 20 | 50 | 100 | |
伸長（％）
| 標準 | ≤0.05 | >0.05~0.10 | >0.10~0.15 | >0.15~0.25 |
| 合金線（軟）伸び | 10% | 12% | 16% | 20% |
