0.3mmの装飾によってエナメルを塗られるワイヤー

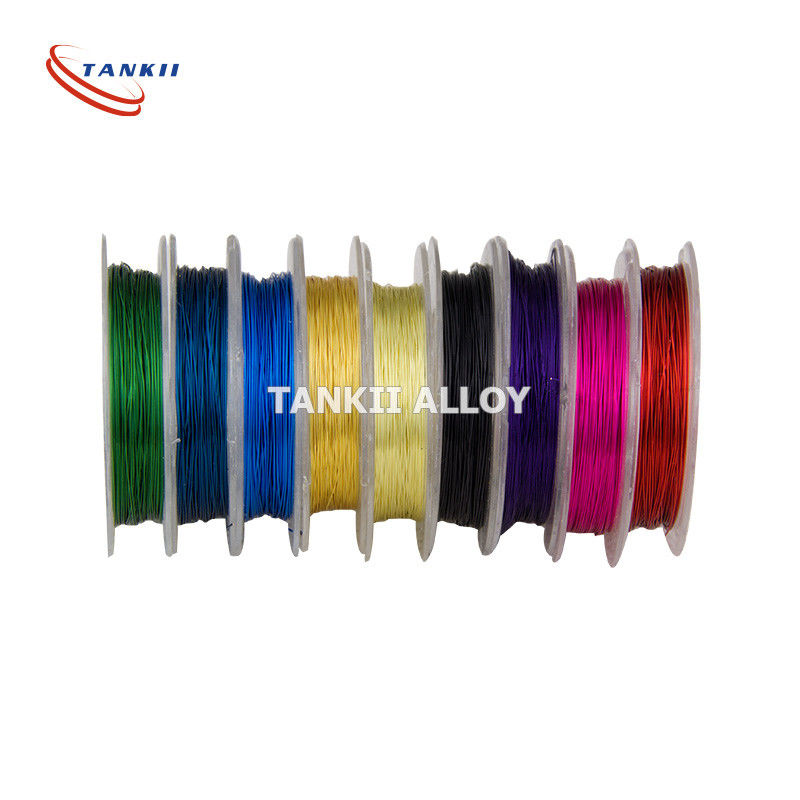

装飾のための0.3mm色（緑、赤い、紫色）のエナメルを塗られたワイヤー

磁石ワイヤーかエナメルを塗られたワイヤーは絶縁材の非常に薄層が塗られる銅かアルミニウム ワイヤーです。それは絶縁されたワイヤーの堅いコイルを要求する変圧器、誘導器、モーター、発電機、スピーカー、ハード ディスクの頭部のアクチュエーター、電磁石、エレキ ギターの積み込みおよび他の適用の構造で使用されます。

ワイヤー自体は最も頻繁に十分に、電気分解によって精製された銅アニールされます。アルミニウム磁石ワイヤーは時々大きい変圧器およびモーターのために使用されます。絶縁材はエナメルよりもむしろ堅いポリマー フィルム材料から普通名前が提案するかもしれませんように、成っています。

タイプ

他のワイヤーのように、磁石ワイヤーは直径（AWG数、SWGまたはミリメートル）によってまたは区域（平方ミリリットル）、温度のクラスおよび絶縁材のクラス分類されます。

走査型電子顕微鏡を使用して取られるAWG33磁石ワイヤーの横断面の眺め
絶縁破壊電圧は3つのタイプである場合もあるカバーの厚さによって決まります、:1つを等級別にし、2つを等級別にし、そして3.の高い等級を持っていますより厚い絶縁材およびこうしてより高い絶縁破壊電圧を等級別にして下さい。

温度のクラスは20,000時間の耐用年数を過すワイヤーの温度を示します。低温でワイヤーの耐用年数はより長いです（10の°Cの低温毎に2の要因について）。共通の温度のクラスは105の°C、130の°C、155の°C、180の°Cおよび220 °C.です。

絶縁材

記述されているように「エナメルを塗った」が、エナメルを塗られたワイヤーは溶かされたガラス粉から成っているエナメルのペンキまたはガラス質のエナメルの層が、実際、塗られません。現代磁石ワイヤーは普通堅く、連続的な絶縁層を提供するのに2つの構成のポリマー フィルムの絶縁材の1つから4つの層を（クォード フィルムのタイプ ワイヤーの場合には）、頻繁に、使用します。磁石ワイヤー絶縁のフィルムは（増加する温度較差の順で）ポリビニルの形式的（Formvar）、ポリウレタン、ポリアミド、ポリエステル、ポリエステルpolyimide、ポリアミドpolyimide （またはアミド イミド）、およびpolyimideを使用します。Polyimideによって絶縁される磁石ワイヤーは250まで°C.で操作が可能です。より厚い正方形または長方形の磁石ワイヤーの絶縁材は頻繁に高温polyimideまたはガラス繊維テープとのそれを包むことによって増加され、完了された巻上げは頻繁に絶縁材の強さを改善するために絶縁ニスと浸透する真空および巻上げの長期信頼性です。

自己支持のコイルは少なくとも2つの層が塗られるワイヤー一番外の回転を一緒に結ぶ熱可塑性であることと傷ついています熱されたとき。

他のタイプのニス、aramidのペーパー、クラフト紙、雲母およびポリエステル・フィルムが付いているガラス繊維ヤーンのような絶縁材は変圧器およびリアクターのようなさまざまな適用のための世界を渡ってまた広く利用されています。可聴周波セクターでは、銀製の構造のワイヤー、および綿（時々ある種の蜜蝋のような凝固の代理人/濃厚剤と、浸透される）およびポリテトラフルオルエチレン（テフロン）のような他のいろいろな絶縁体は、見つけることができます。より古い絶縁材は綿、ペーパー、または絹を含んでいましたが、これらは低温適用のためだけに有用です（105°C）まで。

製造業の容易さのために、低温度等級の磁石ワイヤーにはんだ付けすることの熱によって取除くことができる絶縁材があります。これは端の電気関係が絶縁材を離れて最初にことを除去しないで作ることができることを意味します。
