プロダクト細部
起源の場所: 中国
ブランド名: Tankii
証明: ISO9001
モデル番号: NF20
支払及び船積みの言葉
最小注文数量: 5kg
価格: 25-37USD/KG
パッケージの詳細: 場合
受渡し時間: 10-15日
支払条件: T/T、ウェスタンユニオン
供給の能力: 1000kg/月
材料: |
ニッケル鉄合金ワイヤ |
表面: |
明るい |
直径: |
0.025-5.0mm |
サンプル: |
サンプル注文を受け付けました |
抵抗率: |
0.13～0.60 |
形: |
円形ワイヤー、平らなワイヤー |
TCR: |
2500-5000 |
材料: |
ニッケル鉄合金ワイヤ |
表面: |
明るい |
直径: |
0.025-5.0mm |
サンプル: |
サンプル注文を受け付けました |
抵抗率: |
0.13～0.60 |
形: |
円形ワイヤー、平らなワイヤー |
TCR: |
2500-5000 |

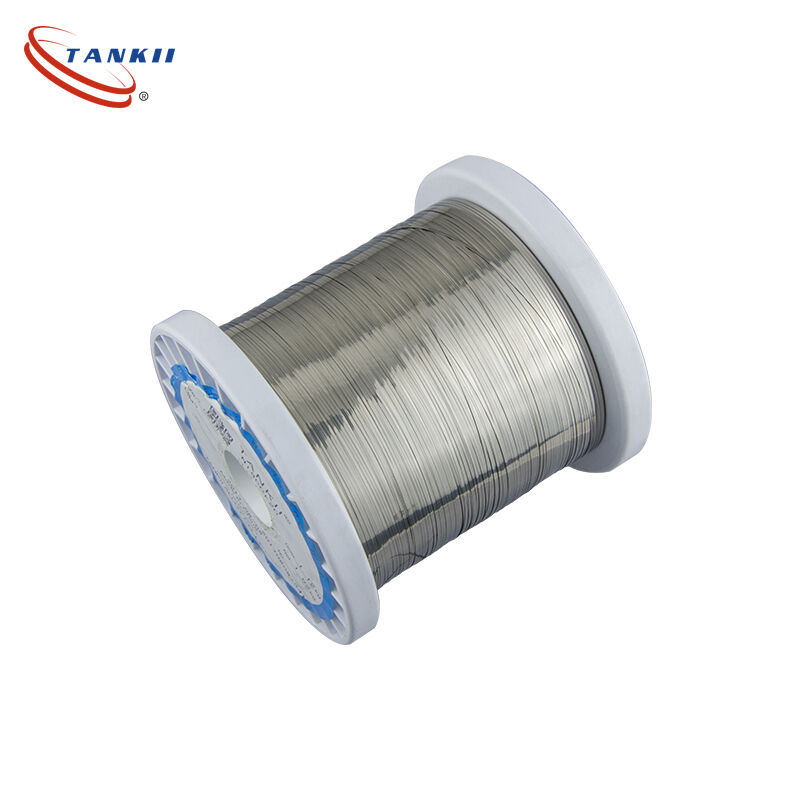

P-4000 PTCヒートエレメント用熱阻力合金ワイヤ
PTC熱電極合金線は,独自の特性により様々な分野で応用されています.以下はPTC熱電極の一般的な応用例です:
過剰電流保護: PTC サーミストールは,過剰電流保護のために電路に広く使用されています.PTC サーミストールを通過する高電流が流れると,その温度が上昇します.抵抗が急上昇するこの抵抗の増加は,電流の流れを制限し,電路を過度の電流による損傷から保護します.
温度センサーと制御: PTC サーミストールは,サーモスタット,HVAC システム,温度モニタリング装置などのアプリケーションで温度センサーとして使用されます.PTC熱電極の抵抗は温度によって変化する温度変動を正確に感知し測定することができます
自律式ヒーター:PTCヒーターは,自律式ヒーターに用いられる.ヒーターで使用すると,PTCヒーターの抵抗は温度とともに増加する.温度が上昇するにつれ,PTCヒーターの抵抗は温度上昇とともに上昇する.PTC熱電阻の抵抗も増加します電力出力を減少させ,過熱を防止する.
モーターの起動と保護:PTC熱電阻は,モーターの起動時に高い突入電流を制限するために,モーターの起動回路で使用されます.PTC熱電阻は,電流制限器として機能します.徐々にその抵抗を増やして,現在の流れとして過剰な電流からモーターを保護し,損傷を防ぐ.
バッテリーパック保護: PTC サーミストアは,過剰充電や過剰電流状態から保護するために,バッテリーパックで使用されます.電流の流れを制限し,過度の熱発生を防ぐことで,保護として機能しますバッテリーの電池を損傷する可能性があります.
入力電流制限:PTC熱電極は,電源や電子機器の入力電流制限器として使用されます.電源を入れると発生する初期電流の急増を減らすのに役立ちます部品を保護し,システムの信頼性を向上させる.
PTC 熱電阻合金線を使用するアプリケーションの例はわずかです.特定の用途と設計の考慮は,合金組成,形状因子,PTC サーミストールの動作パラメータ.
化学成分:
| 名前 | コード | 主な構成 | |||||
| フェ | S | ニ | C について | P | スタンダード | ||
| 温度感受性 抵抗性 合金線 | PTC | バール | ≤0.01 | 77~82 | ≤0.05 | ≤0.01 | Q/320421PTC4500-2008 について |
仕様と許容量
| 直径 | 0.05 | 0.10 | 0.15 | 0.16 | 0.17 | 0.18 | 0.19 | 0.20 | 0.21 | 0.22 | 0.23 | 0.24 | 0.25 |
| 許容性 | ± 0 とする.003 | ± 0 とする.005 | ± 0 とする.008 | ||||||||||
抵抗温度 (約20°C)
| タイプ | P-4500 | P-4000 | P-3800 | P-3500 | P-3000 | P-2500 |
| 0~150o 洞窟 × 10%%Z | 4500 | ≥4000 | ≥3800 | ≥3500 | ≥3000 | ≥2500 |
抵抗性 (20°C) (μΩ.m)
| タイプ | P-4500 | P-4000 | P-3800 | P-3500 | P-3000 | P-2500 |
| 20°C抵抗 ± 5%μΩ.m | 0.19 | 0.25 | 0.27 | 0.36 | 0.40 | 0.43 |
抵抗の表
| 製品 | ±0.5%Ω/m | 直径. (mm) 及び横切りの面積 (mm2) | ||||||||||||
| 0.05 | 0.10 | 0.15 | 0.16 | 0.17 | 0.18 | 0.19 | 0.20 | 0.21 | 0.22 | 0.23 | 0.24 | 0.25 | ||
| 0.00196 | 0.00785 | 0.00176 | 0.0201 | 0.0227 | 0.0255 | 0.0284 | 0.0314 | 0.0346 | 0.0380 | 0.0415 | 0.0452 | 0.0491 | ||
| P-4500 | 96.93 | 24.20 | 10.79 | 9.45 | 8.37 | 7.45 | 6.69 | 6.05 | 5.49 | 5.00 | 4.58 | 4.20 | 3.87 | |
| P-4000 | 127.55 | 31.84 | 14.20 | 12.43 | 11.014 | 9.80 | 8.80 | 7.69 | 7.22 | 6.58 | 6.02 | 5.53 | 5.09 | |
| P-3800 | 137.75 | 34.39 | 15.34 | 13.43 | 11.89 | 10.59 | 9.51 | 8.60 | 7.80 | 7.11 | 6.51 | 5.97 | 5.50 | |
| P-3500 | 183.67 | 45.85 | 20.45 | 17.91 | 15.86 | 14.12 | 12.68 | 11.46 | 10.40 | 9.47 | 8.67 | 7.96 | 7.33 | |
| P-3000 | 204.08 | 50.95 | 22.72 | 19.90 | 17.62 | 15.68 | 14.08 | 12.73 | 11.56 | 10.52 | 9.63 | 8.84 | 8.14 | |
| P-2500 | 219.38 | 54.77 | 24.43 | 21.39 | 18.94 | 16.86 | 15.14 | 13.69 | 12.42 | 11.31 | 10.36 | 9.51 | 8.75 | |
スロール1本分の重量
| 仕様 (mm) | ≤0.05 | >0.05~0.10 | >0.10~015 | >0.15~0.25 | |
| スロール1本分の重量 | 標準重量 | 20 | 30 | 100 | 300 |
| 軽量 | 10 | 20 | 50 | 100 | |
伸縮 (%)
| スタンダード | ≤0.05 | >0.05~0.10 | >0.10~015 | >0.15~0.25 |
| 合金ワイヤ (柔らかい) 延長 | 10% | 12% | 16% | 20% |
