プロダクト細部
起源の場所: 中国
ブランド名: Tankii
証明: ISO9001
モデル番号: カルマ
支払及び船積みの言葉
最小注文数量: 5kg
価格: 25-37USD/KG
パッケージの詳細: 場合
受渡し時間: 10-15日
支払条件: T/T、ウェスタンユニオン
供給の能力: 1000kg/月
標準: |
GB/ASTM/JIS/BIS/DIN |
色: |
赤、青、黄色など。 |
表面: |
明るい |
抵抗率: |
1.33オームmm2/m |
標準: |
GB/ASTM/JIS/BIS/DIN |
色: |
赤、青、黄色など。 |
表面: |
明るい |
抵抗率: |
1.33オームmm2/m |
製品説明

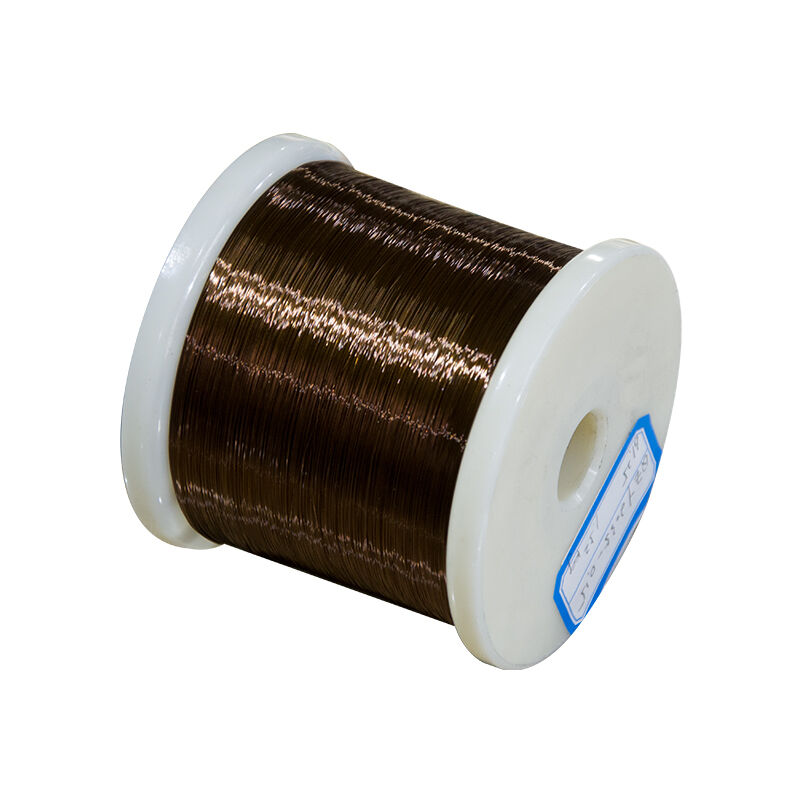

これらのエナメル抵抗線は、エナメルコーティングの独特な特徴を最大限に活かし、これらの用途に最適な絶縁加工を使用して、標準抵抗器、自動車部品、巻線抵抗器などに広く使用されています。
さらに、ご要望に応じて銀やプラチナ線などの貴金属線のエナメルコーティング絶縁も承ります。この受注生産をご活用ください。
カルマ 特性
名称
| コード | 主成分 (%) |
規格 |
Cr |
|||
| Al | Fe | Ni | カルマ | |||
| 6J22 | 19～21 | 2.5～3.2 |
2.0～3.0 |
残 |

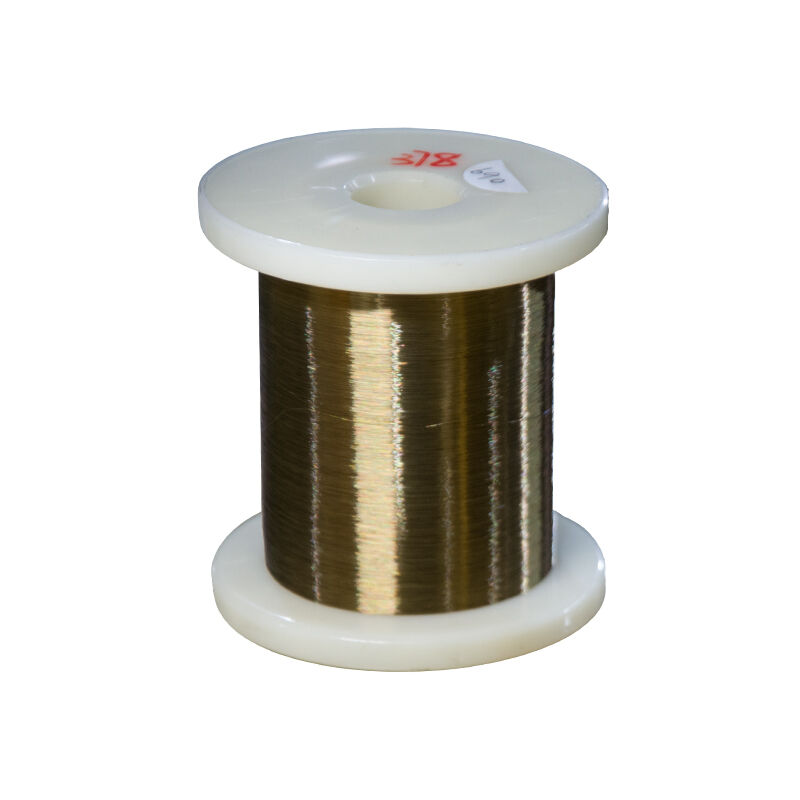

JB/T 5328 | 4. カルマ抵抗線の特徴 |
1) ニッケルクロム電熱線クラス1をベースに、Niの一部をAlなどの元素に置き換えることで、抵抗温度係数と銅に対する熱起電力を改善した精密抵抗材料を実現しました。
Alの添加により、ニッケルクロム電熱線クラス1と比較して体積抵抗率を1.2倍、引張強度を1.3倍にすることに成功しました。
2) カルマロイ線KMWの二次温度係数βは非常に小さく、-0.03×10-6/K2であり、抵抗温度曲線は広い温度範囲でほぼ直線になります。
したがって、温度係数は23～53℃間の平均温度係数として設定されていますが、0～100℃間の平均温度係数である1×10-6/Kも温度係数として採用可能です。
3) 銅に対する起電力は、1～100℃間で+2μV/K以下と小さく、長期間にわたって優れた安定性を示します。
4) 精密抵抗材料として使用する場合、マンガニン線CMWと同様に、加工歪みを除去するために低温熱処理が必要です。
絶縁の種類
絶縁エナメル名称
熱的レベル℃
(定格寿命 2000h)
コード名
GBコード
ANSI. TYPE
ポリウレタンエナメル線
130
UEW
QA
|
MW75C |
ポリエステルエナメル線 155 |
PEW |
QZ |
MW5C |
|
ポリエステルイミドエナメル線 |
180 |
EIW |
QZY |
MW30C |
|
ポリエステルイミド・ポリアミドイミド二重被覆エナメル線 |
200 |
EIWH |
(DFWF) |
QZY/XY |
|
MW35C |
ポリアミドイミドエナメル線 |
220 |
AIW |
QXY |
|
MW81C |
|
|
|
|
|
|
|
|
|
|
